產品名稱：防爆電接點雙金屬溫度計
產品型號：WSSX-4/5-B系列
產品特點：防爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及觸點指針轉動，在標度盤上指示出溫度的實際值，當觸點指針與設定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。 防爆電接點雙金屬溫度計外殼采用鋁合金制成，通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開，從而達到隔爆的目的。
防爆電接點雙金屬溫度計的詳細資料：

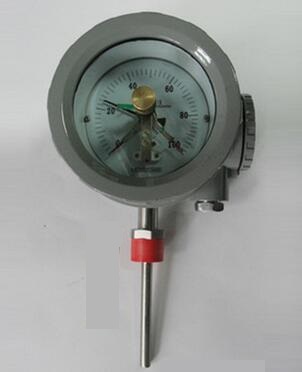

防爆電接點溫度計WSSX-4/5-B系列
防爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及觸點指針轉動，在標度盤上指示出溫度的實際值，當觸點指針與設定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。
防爆電接點雙金屬溫度計外殼采用鋁合金制成，通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開，從而達到隔爆的目的。
防爆電接點雙金屬溫度計產品性能符合BG3836.1-2000《爆炸性氣體環境用防爆電氣設備第1部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用防爆電氣設備第2部分：隔爆型電氣設備"d"》的標準。

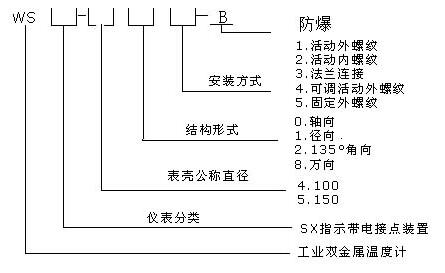

型號命名：
技術參數：
|
型號 |
公稱直徑 |
測量范圍 |
分格值 |
插入長度 |
保護管直徑 |
安裝螺紋 |
|
WSSX-4□-B |
100 |
0-50 |
1 |
75;100; |
10 |
M27×2 |
|
WSSX-5□-B |
150 |
精度等級：±1.5%；
時間常數：不大于40s；
保護管耐壓：6.3MPa；
電接點額定功率：20VA（無感負載）；
大工作電流：1A；
持續電流：0.6A；
大工作電壓：380VAC，220VDC；
儀表執行標準：JB/T8803-1998；

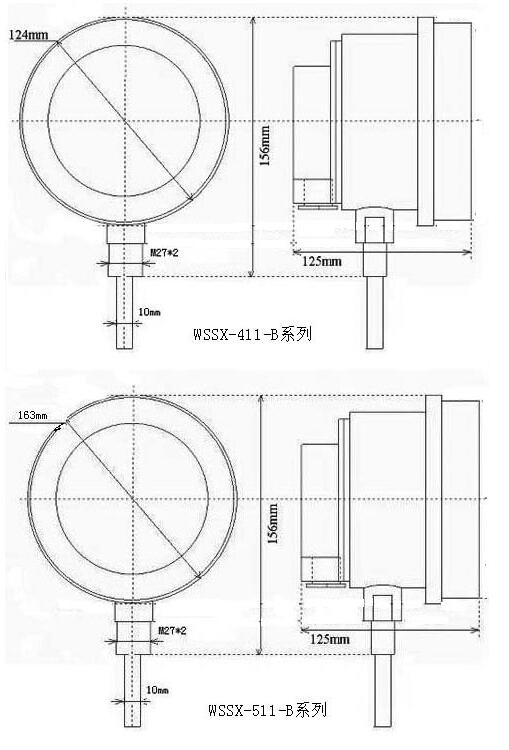

外型尺寸：
安裝方式：
|
可動外螺紋管接頭 |
||||||||||||||||||||||||
|
|
|||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|
|||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|
|||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
備注：可提供ANSI、JB、HG等標準法蘭。 |
||||||||||||||||||||||||

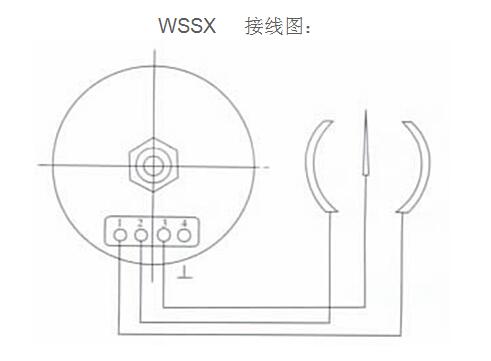

控制接線圖：
使用、維護與檢修
1、儀表的電器線路（參照接線圖），接妥后認真檢查并進行試動作上。
２、在調節儀表給定單時（通過調節旋紐，將上、下限定指針調到給定值）應先調節下線給定值而后調節上線給定值。
３、打開出線盒或調節給定值范圍時需切斷電源后進行。
使用與訂貨須知：
使用安裝時保護管不可彎曲變形，保護管插入介質中長度不得小于75mm，測量大流量或強腐蝕介質時需加保護套管。
訂貨時請說明名稱、型號、測量范圍、保護管長及安裝方式。
