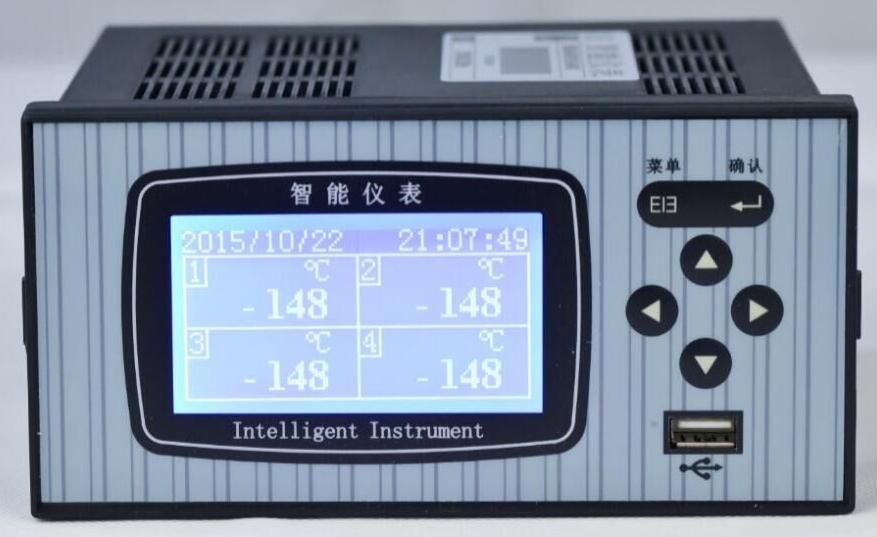

產品名稱：無紙記錄儀
產品型號：WLB-WZJLY-2000
產品特點：藍屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
無紙記錄儀的詳細資料：
一、技術指標
? 顯示
屏幕： 128*64點陣單色液晶顯示器（LCD）
精度： 實時顯示：±0.2% F.S.
追憶精度：±0.2% F.S.
注：熱電偶應去掉冷端誤差
? 處理器
采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
? 存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
?
輸入功能
輸入規格：全隔離萬能輸入，大支持4路模擬量輸入+1路頻率輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV
電流輸入：0-10mA、4-20mA、0-20mA
電阻輸入：Res
頻率輸入：頻率信號（PI）（頻率范圍：0.5-5000HZ，大頻率范圍可定制）
熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）
熱電偶：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
注：其它輸入信號（如開關量輸入（DI））或分度號（如PT1000）需在訂貨時注明
?
輸出功能
配電輸出：可支持給變送器集中配電+24VDC，配電＜60mA（大負載能力可定制），支持多種規格集中配電（如12VDC、5VDC配電輸出）
變送輸出：多支持2路通道的4-20mA標準電流變送輸出，負載能力750Ω（大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
繼電器報警輸出：多支持4路繼電器報警輸出，觸點容量1A@220VAC/1A@30VDC（觸點容量可定制），可組態上上限、上限、下限、下下限報警
?
通訊打印
通訊接口：RS232C或RS485，支持Modbus RTU協議，波特率----（4800、9600、19200、38400、57600）
打印接口：RS232C直接連接微型打印機，波特率1200
?
記錄功能
記錄容量： 64/128/192/248MB（FLASH容量可選擇）
記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選
記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
? 數據轉存
數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到32G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤（推薦使用工業版優盤）
? 供電電源
供電電源：220VAC，50HZ交流電源供電；支持24VDC（18VDC-36VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電
注：直流供電需在訂貨時注明
?
保護功能
斷電保護：內置存儲器保護參數和歷史數據，斷電后永久保存
時鐘保護：集成硬件時鐘，掉電后也能準確運行
?
誤差精度
熱電偶冷端補償誤差： ±2℃
時鐘誤差： ±2 秒/天
? 外部環境【禁止在易燃、腐蝕性環境下工作】
工作環境： 溫度0～50℃（避免日光直曬），相對濕度0～85%R.H（無凝結）
運輸和存儲環境：溫度-20～60℃（避免日光直曬），相對濕度0～95%R.H（無凝結）
海拔高度： <2000m，特殊規格除外
?
儀表凈重
凈重：≤1.0Kg（帶打印一體無紙記錄儀時為2.0Kg）
注：技術指標為本系列儀表通用指標，功能配置請以實物為準。
