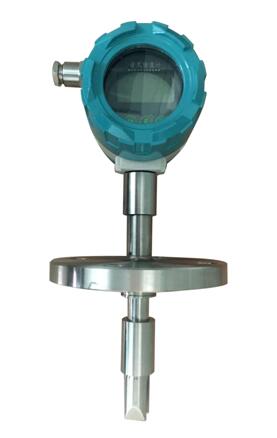

                           音叉密度計
音叉密度計是引進國外先進頻率追蹤技術而生產的高精度，高適用性的振動原理密度計，產品設計采用插入式安裝，廣泛適用于管路，開闊的罐體容器和封閉的罐體容器中的介質密度檢測。
音叉密度計傳感器是由二個壓電晶體組成，一個壓電晶體產生振動，另一個壓電晶體檢測振動，音叉?zhèn)鞲衅鲀?nèi)置溫度傳感器，對壓電晶體的振動進行溫度補償。

音叉密度計的技術參數：
測量范圍：0~3 g/cm³任選
輸出：4-20毫安信號（4線制）
精度：0.3%（實時量程）或0.001 g/cm³ 取大者。
分辨率：0.0001 g/cm³
安裝方式：DN50  DN80  DN100 以及螺紋安裝（螺紋安裝配安裝底座）
適用范圍：-30~120度
大工作壓力：20MPa
防護等級：IP65
叉體材質：不銹鋼316，哈氏合金 C22，錳合金 400
叉體涂層：鐵氟龍涂層（完美的疏水性和不粘連液體中的雜質）

音叉密度計的安裝：
安裝總原則：
音叉底部周空間不小于30毫米 音叉周圍空間不小于12毫米
音叉體不受強流沖擊
介質從叉體中間穿流而過
為更加形象和系統的闡述安裝方式，特整理幾種常見安裝方式，安裝時參考以下安裝方式即可：
經典安裝方式一：直插入安裝（低流速）
經典安裝方式二：斜插入安裝（高流速）
經典安裝方式三：固定安裝套件安裝（定制安裝套件）

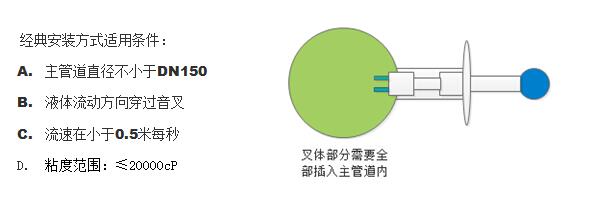

直插式安裝示意圖（非埋頭）：

備注：
空間過于狹小，震動波反射影響音叉震動，導致精度過低
流速過大，沖擊音叉，導致音叉振動頻率波動，導致音叉精度降低或者穩定性降低。
在主管道小于DN100時，需要做變徑，把管道直徑變大。
在流速超過0.5米/秒的情況下，也需要變徑，把流速降低。
不按要求安裝音叉密度計，將導致精度降低，穩定性降低。
此安裝方式溫度響應快，溫補迅速，溫度變化劇烈場合首先。
直插式焊接和直插式法蘭連接方法一致。（螺紋連接會附帶焊接底座）

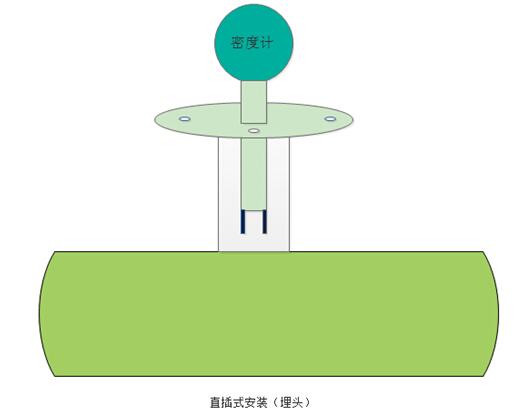

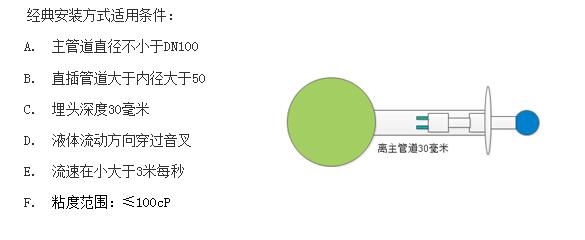

直插式安裝示意圖（埋頭）：

備注：

溫度響應慢，會有溫度變化不一致導致的溫補誤差
叉體不受沖擊，穩定性好
不按要求安裝音叉密度計，將導致精度降低，穩定性降低。
直插式焊接和直插式法蘭連接方法一致。（螺紋連接會附帶焊接底座）

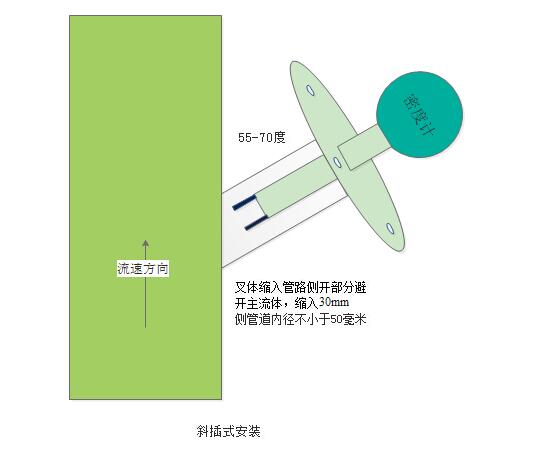

斜插式安裝示意圖：

經典安裝方式適用條件：
主管道直徑不限制，斜裝管道內徑不小于50毫米
音叉縮入30毫米
流速范圍寬，主管道流速不大于3米每秒均可適用
粘度范圍：≤20000cP


備注：

斜側管道管徑過于狹小，震動波反射影響音叉震動，導致精度過低（建議采用大于50的管徑）
不按要求安裝音叉密度計，將導致精度降低，穩定性降低。
直插式焊接和直插式法蘭連接方法一致。（螺紋連接會附帶焊接底座）
溫度響應慢，會有溫度變化不一致導致的溫補誤差

固定安裝套件安裝（定制安裝套件）
固定安裝套件安裝即為客戶提供一站式的解決方案
需要提供以下參數：
管徑
流速
介質粘度
溫度
連接方式（法蘭或螺紋）
空間距離
我公司會根據客戶具體工況條件，設計一套緩沖連接機構，客戶只需安裝即可。

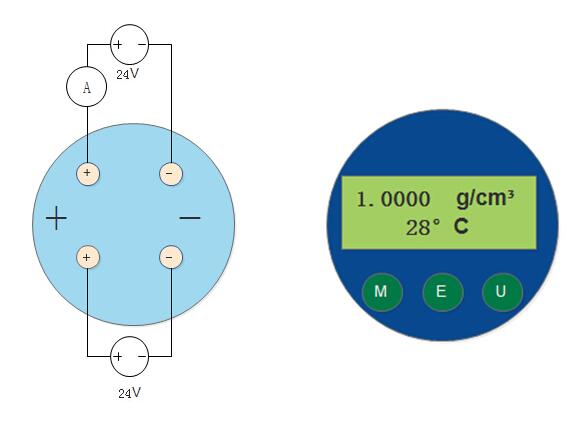

密度計的電氣連接：                                  顯示部分：

音叉密度計因為功耗比較大采用標準雙電源四線制接法
下面的24V為音叉密度計的供電線，30V以下為全供電電壓，超過30V有可能損壞音叉電路。
上面24V供電為輸出供電部分，輸出4-20毫安信號。
顯示部分：上排顯示密度下排顯示溫度，下排的溫度也是介質溫度（溫度補償?shù)膮⒖迹?br />
音叉密度計按鍵說明：
音叉密度計數字表頭可以快速校準密度計，可快速修正密度計誤差，可修正電流輸出，可修正溫度參數等。
按鍵分別是 M   E   U
E為單位切換鍵，可以在  g/cm³  Kg/m³ 間切換
E長按5秒可切換至密碼欄
M為   移位鍵
U為   加減鍵
更多2級密碼修正菜單，說明書暫時不做說明，因為客戶端沒有標準，進入二級菜單修改數據會造成巨大誤差。
注意事項：
禁止 直接摔放儀器
禁止 測量強腐蝕性液體
禁止 儀器在額定壓力以上工作
禁止 壓力測試超過指定測試壓力
須知 儀器適用于所有防爆場合
須知 安裝完畢后儀器可承受測試大工作壓力1.2倍
須知 儲存運輸儀器使用原裝箱包
