產品名稱：磁翻板液位計
產品型號：WLB-CF-2000
產品特點：磁翻柱液位計的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子（簡稱磁性浮子）在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱的靜磁力耦合作用導致磁翻柱翻轉一定角度（磁翻柱表面涂敷不同的顏色），進而反映容器內液位的情況。配合傳感器（磁簧開關）等組成的電子模塊，可以輸出電阻值、電流值（4～20mA）、開關信號以及其他電信號。從而實現現場觀測和遠程控制的完美結合。
磁翻板液位計的詳細資料：
WLB-CF-2000型磁翻板液位計
一、概述
WLB –CF-2000系列磁性翻柱液位計是本公司引進吸收國外同類產品，并加以提高研制生產的成品，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測，該系列磁性液位計，可以做到高密封、防泄漏和適應高溫、高壓、腐蝕性條件下的液位測量，具有可靠的安全性，全過程測量無盲區，紅白翻柱雙色顯示，紅色便是液位高度，由于指示燈不與液體直接接觸，所以對高溫、高壓、高粘度、有毒、有害，強腐蝕性介質易燃易爆場合，絕對安全可靠。廣泛使用于電力、石油、液化氣、化工、冶金、環保、船舶、建筑、染織、醫藥、食品等等行業。

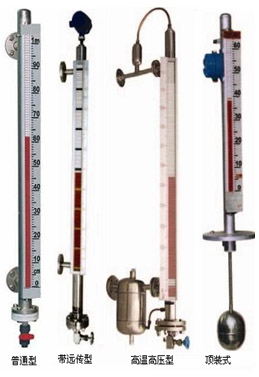

WLB –CF-2000系列磁性翻柱液位計，側裝式主要用于各種可側面安裝觀察的容器。頂裝式主要用于各種地下槽、罐、池和容器及不宜側面開孔的容器。 注：底裝式是適合槽罐底部開孔、安裝觀測的容器。600型浮標式磁性液位計主要適用于超高容器的測量和石油化工系統中儲有腐蝕性介質的槽罐的測量，特別適用于重油、焦油、原油、樹脂等高粘度的檢測。
WLB –CF-2000系列液位計不僅指示直觀方便，若再配上我公司生產的自控裝置，可方便地實現遠距離檢測控制和報警。
二 、結構原理
液位計的主體為不銹鋼材質，防腐型PP（聚炳烯）、F46型（四氟乙烯）材質可選。磁性浮子在主體導管內，隨被測介質液位的升降而上下浮動，利用磁耦合原理指示紅、白翻柱轉動，從而實現液面高度清晰的雙色顯示。
三、技術參數
1測量精度： ± 10mm
2測量范圍： 0.6000—20000mm
3介質密度： ≥ 0.45g / cm³
4工作溫度：－20～80～≤280
5工作壓力：1.0、1.6、2.5、4.0mPa
6出廠法蘭標準：DN20、DN25
注： 有特殊要求可在訂貨時聯系。

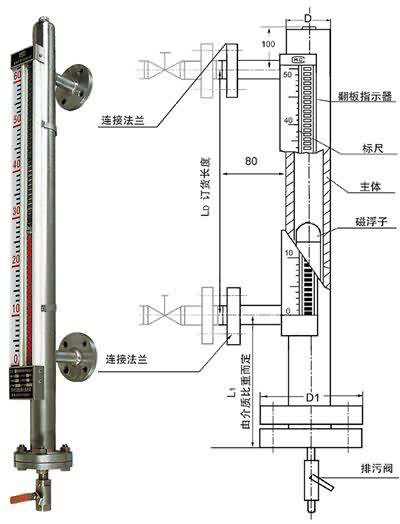

四、安裝：見圖、
如須改動指示位置時，主體不能留有異物，請對準好，改動后的液位浮子位置，并用卡箍扎緊指示器（出廠前以調好）。
五、維修
磁性液位計一般不須維修，只有介質沉淀物較多時，才需進行清洗，清洗時先關上接口閥門，再打開底端排污閥，按程序卸裝。
產品使用過程較長有磨損時，可與我公司聯系，公司負責散件供應。

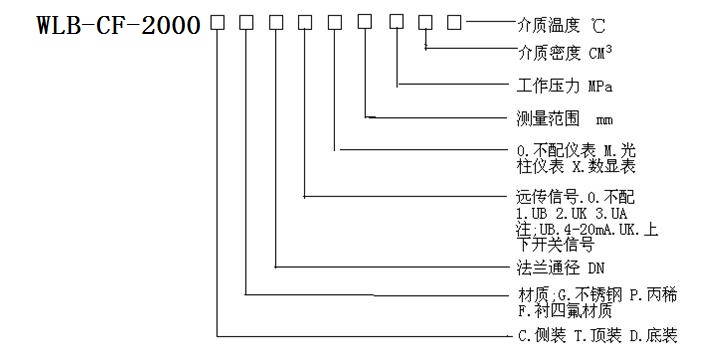

六、產品選型標記
附：輔助裝置
1、UB 捆綁式遠傳液位變送器由傳感器、轉換模板組成，該變送器和UQK-92-101插入式液位變送器原理相同，利用磁浮子隨液位計升降，使對應
位置的磁控開關動作而將電阻信號轉換成二線制4-20mmADC標志型號輸出，配接我公司生產的智能光柱表或與PLC系統連接，可達到液位的遠距離檢測、控制和報警。
提示：UB型液位變送器安裝前，接上24VDC電源，由專業技術人員進行整體調試（卸下底法蘭，移動磁浮子），指示器的位子應與變送器信號輸出相對應。指示器O位標記處輸出4mA；指示器滿度，輸出20mA；若已偏離，打開接線盒蓋，見轉換器模塊，低位4mA，高位20mA，兩處電位器進行適度修正，直至達到要求為止。操作時要細心，以防燒壞模塊。
2、UK捆綁式液位控制開關利用磁浮子升降，使對應磁控開關動作A排液，B供液，C上下報警。
3、UA液位信號發訊器串連在一根不銹鋼桿上，固定在主體一側，有單點、雙點、多點帶記憶功能的信號，保持聲光顯示或報警。
