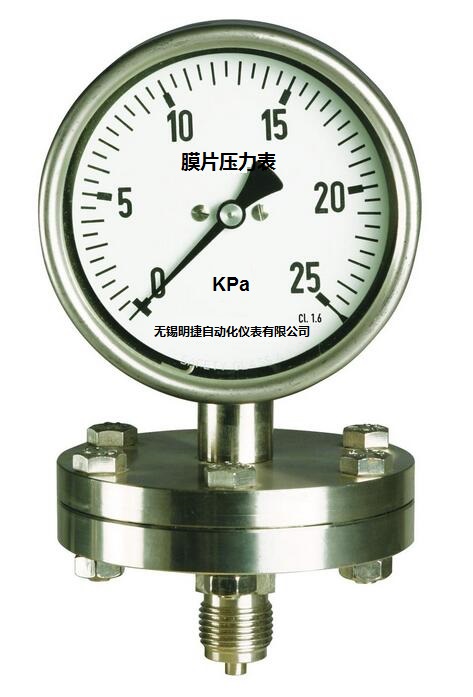

產品名稱：膜片壓力表
產品型號：YP-100/150
產品特點：膜片壓力表適用于測量對銅和銅合金無腐蝕、無結晶、高粘度的液體或氣體的壓力。 耐震膜片壓力表具有一般膜片壓力表的性能，同時具有抗介質脈動、沖擊載荷和耐環境振動的特性。 耐腐膜片壓力表適用于測量有一定腐蝕性、粘度大、無結晶的液體和氣體的壓力。 耐腐耐震膜片壓力表則兼耐腐膜片壓力表及耐震膜片壓力表二者的特性。
膜片壓力表的詳細資料：
膜片壓力表YP-100/150系列
膜片壓力表適用于測量對銅和銅合金無腐蝕、無結晶、高粘度的液體或氣體的壓力。
耐震膜片壓力表具有一般膜片壓力表的性能，同時具有抗介質脈動、沖擊載荷和耐環境振動的特性。
耐腐膜片壓力表適用于測量有一定腐蝕性、粘度大、無結晶的液體和氣體的壓力。
耐腐耐震膜片壓力表則兼耐腐膜片壓力表及耐震膜片壓力表二者的特性。

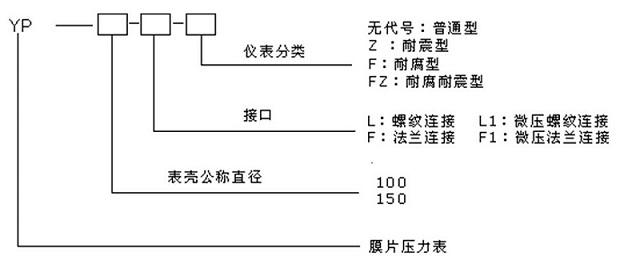

型號命名：
技術參數：
|
型號 |
名稱 |
外形尺寸 |
測量范圍 |
精確度% |
|
YP-100L |
膜片壓力表 |
圖一 |
0-0.06;0-0.1;0-0.16;0-0.25;0-0.4; |
± 2.5 |
|
YP-100F |
法蘭膜片壓力表 |
圖二 |
||
|
YP-100L-F |
耐腐膜片壓力表 |
圖一 |
||
|
YP-100F-F |
法蘭連接耐腐膜片壓力表 |
圖二 |
||
|
YP-100L-Z |
耐震膜片壓力表 |
圖一 |
||
|
YP-100L-FZ |
耐腐耐震膜片壓力表 |
圖一 |
||
|
YP-100L1-F |
耐腐膜片微壓表 |
圖一 |
0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; |
|
|
YP-100F1-F |
法蘭連接耐腐膜片微壓表 |
圖三 |
儀表執行標準：JB/T5491-2005;
儀表外殼防護等級：IP64
耐震膜片壓力表及耐腐耐震膜片壓力表的抗工作環境性能為GB4439所規定的V.H.4級。
使用工作溫度：膜片壓力表、耐腐膜片壓力表-40℃~70℃，
耐震膜片壓力表、耐腐耐震膜片壓力表：灌充液為甘油時-5℃~55℃，灌充液為硅油時-25~55℃。
主要零件材料：
|
儀 表 名 稱 |
膜片壓力表 |
耐腐膜片壓力表 |
|
|
零 |
膜片 |
3J1, 316L |
316L,襯聚四氟乙烯 |
|
外殼 |
1Cr18Ni9 |
1Cr18Ni9 |
|
|
法蘭 |
45鋼 |
1Cr18Ni9,316L,襯聚四氟乙烯 |
|
|
接頭 |
HPb59-1黃銅 |
1Cr18Ni9,316L,襯聚四氟乙烯 |
|
外形尺寸：
表一：
|
型號 |
外形尺寸 mm |
|||||
|
D1 |
D2 |
L1 |
L2 |
SW |
M |
|
|
YP-100L |
110 |
97.5 |
135 |
20 |
27 |
20X1.5 |
|
YP-100L-F |
||||||
|
YP-100L-Z |
165 |
|||||
|
YP-100L-FZ |
||||||
|
YP-150L |
160 |
160 |
||||
|
YP-150L-F |
||||||
|
YP-150L-Z |
190 |
|||||
|
YP-150L-FZ |
||||||
表二：
|
型號 |
測量上限MPa |
管子通徑DN |
法蘭連接 |
螺孔 |
||||||
|
D |
K |
d |
B |
H |
c |
f1 |
||||
|
YP-100F |
0～0.1 |
32 |
140 |
100 |
78 |
31 |
50 |
16 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
50 |
16 |
3 |
18 |
||
|
50 |
165 |
125 |
102 |
49 |
50 |
18 |
3 |
18 |
||
|
0～2.5 |
32 |
140 |
100 |
78 |
31 |
50 |
18 |
2 |
18 |
|
|
40 |
150 |
110 |
88 |
38 |
50 |
18 |
3 |
18 |
||
|
50 |
165 |
125 |
102 |
49 |
50 |
20 |
3 |
18 |
||
|
可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造. |
||||||||||
圖二 圖三
表三：
|
型號 |
測量范圍KPa |
管子通徑DN |
法蘭連接 |
螺孔 |
|||||||
|
D |
K |
d |
B |
H |
c |
f1 |
M |
H |
|||
|
YP-100F1-F |
0-1.6～0-60 |
20 |
90 |
65 |
50 |
26 |
28 |
10 |
2 |
10 |
14 |
|
25 |
100 |
75 |
60 |
33 |
28 |
10 |
2 |
10 |
14 |
||
|
32 |
120 |
90 |
70 |
39 |
28 |
10 |
2 |
12 |
14 |
||
|
40 |
130 |
100 |
80 |
46 |
28 |
10 |
3 |
12 |
14 |
||
|
可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造 |
|||||||||||
|
型號 |
名稱 |
|
型號 |
名稱 |
|
YP-100L |
100螺紋接口膜片壓力表 |
YP-100F-Z |
100工型法蘭耐震膜片壓力表 |
|
|
YP-150L |
150螺紋接口膜片壓力表 |
YP-150F-Z |
150工型法蘭耐震膜片壓力表 |
|
|
YP-100L-F |
100螺紋接口耐腐膜片壓力表 |
YP-100F-FZ |
100工型法蘭耐腐耐震膜片壓力表 |
|
|
YP-150L-F |
150螺紋接口耐腐膜片壓力表 |
YP-150F-FZ |
150工型法蘭耐腐耐震膜片壓力表 |
|
|
YP-100F |
100工型法蘭膜片壓力表 |
YP-100L1-F |
100螺紋接口耐腐膜片微壓表 |
|
|
YP-150F |
150工型法蘭膜片壓力表 |
YP-150L1-F |
150螺紋接口耐腐膜片微壓表 |
|
|
YP-100F-F |
100工型法蘭耐腐膜片壓力表 |
YP-100L1-FZ |
100螺紋接口耐腐耐震膜片微壓表 |
|
|
YP-150F-F |
150工型法蘭耐腐膜片壓力表 |
YP-150L1-FZ |
150螺紋接口耐腐耐震膜片微壓表 |
|
|
YP-100L-Z |
100螺紋接口耐震膜片壓力表 |
YP-100F1-F |
100法蘭連接耐腐膜片微壓表 |
|
|
YP-150L-Z |
150螺紋接口耐震膜片壓力表 |
YP-150F1-F |
150法蘭連接耐腐膜片微壓表 |
|
|
YP-100L-FZ |
100螺紋接口耐腐耐震膜片壓力表 |
YP-100F1-FZ |
100法蘭連接耐腐耐震膜片微壓表 |
|
|
YP-150L-FZ |
150螺紋接口耐腐耐震膜片壓力表 |
YP-150F1-FZ |
150法蘭連接耐腐耐震膜片微壓表 |
使用與訂貨須知：
訂貨請說明名稱、型號、測量范圍，精確度等級及接口螺紋或通徑尺寸。
特殊要求請?jiān)敿?xì)說明。
