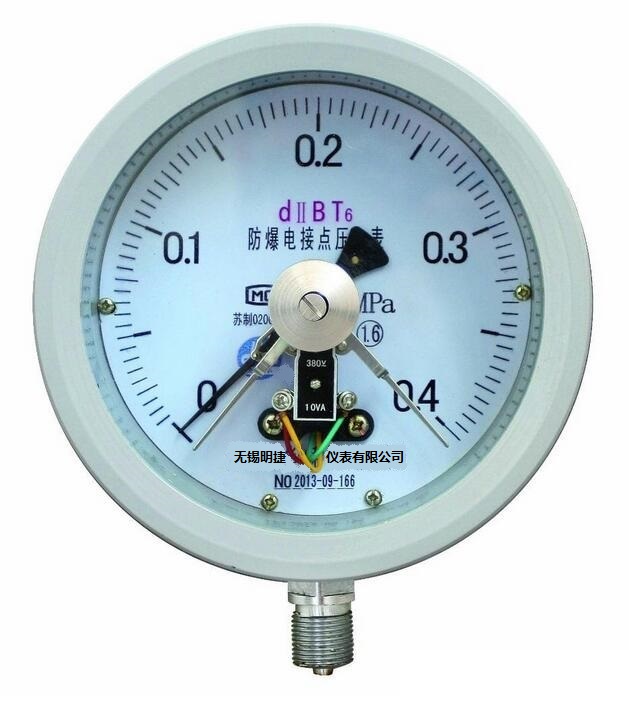

                  YTX-100/150B磁助式防爆電接點壓力表
本儀表系按國家標準：GB/T1226-2001《一般壓力表》國家標準;GB3836. 1-2000《爆炸性氣體環境用電氣設備第一部分：通用要求》;GB3836. 2-2000《爆炸氣體環境用電設備第9部分：隔爆型“d”》的有關規定及JB/T9773-1999《電接點壓力表》行業標準規定設計、制造。
本儀表的防爆類別為隔爆型，其防爆標志dⅡCT4 。
一、用 途
本儀表用在環境有爆炸性混合物的危險場所，用來測量對銅及銅合金，普通碳鋼等無腐蝕性的非結晶，非凝固介質的壓力（負壓）。
通過接點裝置與具有相應防爆性能的電氣件配套使用。對被測介質壓力，有自動控制、報警、信號遠傳等多種功能。
注：此儀表帶有磁性開關觸點裝置，它能在被測介質壓力將要超過給定值時，發出信號。即：將觸點裝置中的雙信號給定針調節到所需的壓力值上，即可達到自動控制目的，故可作為遠程信號裝置使用。測量震動的場合請選用磁助式電接點壓力表。

二、基本參數
1、技術數據

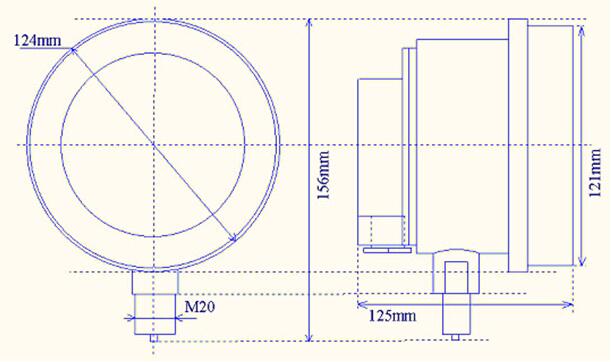

2、 外型尺寸:YTX-100B

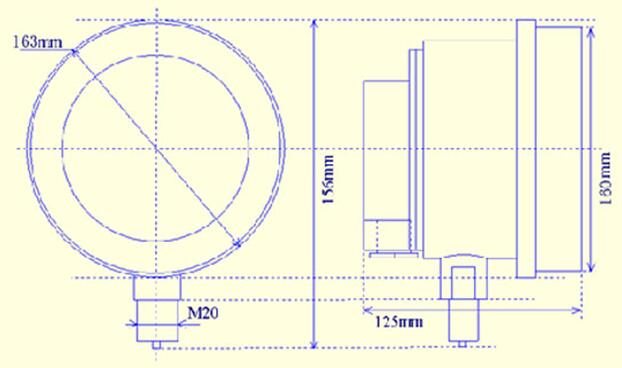

外型尺寸:YTX-150-B

三、結構與工作原理
1、儀表外殼采用隔爆結構，當其外殼內部的爆炸性混合物因受到火花或電弧影響，發生爆炸時，不至引起外部爆炸性混合物爆炸，從而達到防爆的目地。
2、儀表由彈簧管壓力表和一個電接裝置組成。
儀表工作原理：當被測介質進入彈簧管，使其產生的位移，經過傳動機構放大后，指針將被測壓力值，在刻度盤上指示出來，同時指針帶動電接裝置的活動觸頭，當壓力達到預定值時，活動觸頭與設定針的觸頭接觸，接通電路。
3、進線橡膠密封圈內徑○10mm,邵爾氏硬度45-55配用電纜外徑○9.8mm，500VBX型肆芯橡皮線（4XI）

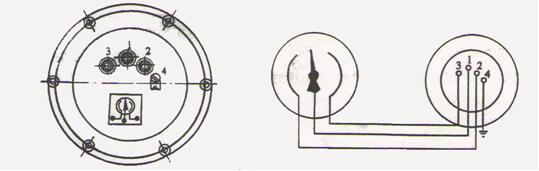

4、接線方式

四、使用、維護與檢修
1、儀表應安裝在周圍環境-20℃~ 40℃，相對溫度不大于80%，海拔高度低于2000m，在按裝地點，月平均氣溫不高于+30℃，由于溫度的變化，允許在壓力表的表面產生凝霜，被測介質溫度＜70℃，（如果用于蒸汽等高溫介質測量時，應選用耐溫防爆電接點壓力表）。
2、儀表必須垂直安裝，并力求與測定點保持同一水平位置，否則應計入液位差引起的附加誤差。
3、儀表的電器線路（參照附圖2），接妥后認真檢查并進行試動作上。
4、儀表壓力部分一般使用壓力上限3/4。
5、在調節儀表給定單時（通過調節旋紐，將上、下限定指針調到給定值）應先調節下線給定值而后調節上線給定值。
6、打開出線盒或調節給定值范圍時需切斷電源后進行。
