產品名稱：一體化溫度變送器，數顯溫度變送器，一體化數顯溫度變送器，溫度變送器，防爆溫度變送器，一體化防爆溫度變送器，防爆數顯溫度變送器
產品型號：MJWB
產品特點： MJWB一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
一體化溫度變送器，數顯溫度變送器，一體化數顯溫度變送器，溫度變送器，防爆溫度變送器，一體化防爆溫度變送器，防爆數顯溫度變送器的詳細資料：

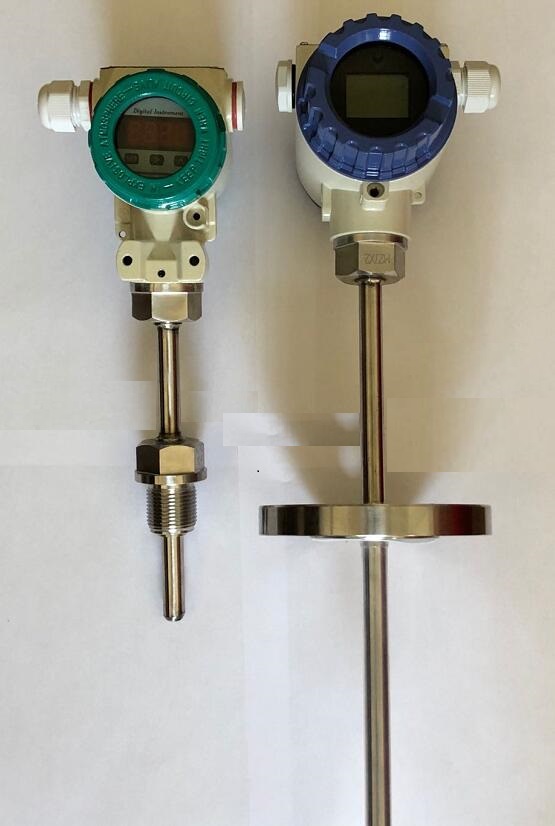

一體化溫度變送器
MJWB 一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
特點
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計 ，結構簡單合理，可直接替換普通裝配式 熱電偶 、 熱電阻 。
機械保護 IP65 。
采用熱電偶溫變，可免用 補償導線 ，降低成本
液晶 、 數碼管 、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝。如條件不允許可采用延長保護管長度的方法以達到保護 溫度變送器 的目的。
防爆等級 ： dIIBT4 、 dIIBT5 。 CT4.CT6
防護等級： IP54, IP65
可以與熱電偶、 熱電阻 形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用。
技術指標
類 別 MJWB 模塊式溫變 MJWB 一體化溫變
準 確 度 0.1%F.0.2%F.S 0.5%F.S
輸 入 熱電偶： B 、 S 、 T 、 K 、 J
熱電阻 ： Pt100 、 Pt10 、 Cu100 、 Cu50
輸 出 二線制 4-20mA DC 或者三線制 4-20mA DC
使用溫度 -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
溫度影響 ≤0.05%/ ℃
濕 度 5-95%RH
現場顯示 無 3 1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度 無 數字式： 0.1 級 指針式： 1.5 級
負載能力 < 600 Ω （額定負載 250 Ω ）
技術要求
1 ）一體化溫度變送器可通過 HART 調制解調器 與 上位機 通訊或與手持器和 PC 機對變送器的型號、 分度號 、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
2) 一體化溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
3) 一體化溫度變送器采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
4) 現場安裝在熱電偶、 熱電阻 的 接線盒 內使用，直接輸出 4-20mA 、 0-10mA 的輸出信號。這樣既節約了昂貴的 補償導線 費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
5) 熱電偶變送器具有冷端溫度自動補償功能；
6) 精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
7) 適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
工作原理
防爆熱電偶 利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶 ( 熱電阻 ) 產生的熱電勢 ( 電阻 ) 經過 溫度變送器 的 電橋 產生不平衡信號，經放大后轉換成為 4-20mA 的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值
測溫范圍
|
型號 |
測溫范圍 |
允許偏差 |
||
|
WZPB |
Pt100 |
-200 ℃ ~+500 ℃ |
A 級 B 級 |
±(0.15+0.002t) ±(0.30+0.005t) |
|
WZCB |
Cu50 Cu100 |
-50 ℃ ~+100 ℃ |
--- |
±(0.30+0.006t) |
2 ）熱電偶測溫范圍及 允差
|
型號 |
允差 等級 |
||||
|
Ⅰ |
Ⅱ |
||||
|
允差值 |
測溫范圍 |
允差值 |
測溫范圍 |
||
|
WRNB |
K |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
|
±0.004t |
375 ℃ ~1000 ℃ |
±0.0075t |
333 ℃ ~1200 ℃ |
||
|
WRMB |
N |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
|
±0.004t |
375 ℃ ~1000 ℃ |
±0.0075t |
333 ℃ ~1200 ℃ |
||
|
WREB |
E |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
|
±0.004t |
375 ℃ ~1000 ℃ |
±0.004t |
333 ℃ ~900 ℃ |
||
|
WRFB |
J |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
|
±0.004t |
375 ℃ ~1000 ℃ |
±0.004t |
333 ℃ ~750 ℃ |
||
|
WRCB |
T |
±0.5 ℃ |
-40 ℃ ~+125 ℃ |
±1.5 ℃ |
-40 ℃ ~+333 ℃ |
|
±0.004t |
125 ℃ ~350 ℃ |
±0.0075t |
333 ℃ ~350 ℃ |
||
特點分析
模擬型 特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移 可達 500% 、 負遷移 可達 600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（ 2.4kg ）
● 全系列統一結構、 互換性 強
● 小型化（ 166mm 總高）
● 低壓澆鑄鋁合金殼體
智能型特點：
● 超級的測量性能，用于壓力、差壓、液位、流量測量
● 數字精度： + （ - ） 0.05%
● 模擬精度： + （ - ） 0.5%+ （ - ） 0.1%F.S
● 全性能： + （ - ） 0.25F.S
● 穩定性： 0.25% 60 個月
● 量程比 ： 100 ： 1
● 測量速率： 0.2S
● 小型化（ 2.4kg ）全 不銹鋼法蘭 ，易于安裝
● 過程連接與其它產品兼容，實現最佳測量
● 世界上唯一采用 H 合金護套的傳感器（專利技術），實現了優良的冷、 熱穩定性
● 采用 16 位計算機的 智能變送器
● 標準 4-20mA ，帶有基于 HART 協議 的數字信號，遠程操控
● 支持向 現場總線 與基于現場控制的技術的升級。
性能指標
|
類 別 |
MJWB 模塊式溫變 |
MJWB 一體化溫變 |
|
準 確 度 |
0.2%F.S 0.5%F.S |
|
|
輸 入 |
熱電偶： B 、 S 、 T 、 K 、 J 熱電阻 ： Pt100 、 Pt10 、 Cu100 、 Cu50 |
|
|
輸 出 |
||
|
使用溫度 |
-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） |
|
|
溫度影響 |
≤0.05%/ ℃ |
|
|
濕 度 |
5-95%RH |
|
|
現場顯示 |
無 |
4 1/2LED 3 1/2LCD 0-100% 等分刻度 |
|
顯示精度 |
無 |
數字式： 0.5 級 指針式： 1.5 級 |
|
負載能力 |
< 600 Ω （額定負載 250 Ω ） |
|
|
外形尺寸 |
44×18 |
70 ×100 （中繼器） |
選型方法
|
型號 |
類別 |
感溫元件 材料 |
現場顯示 |
安裝固定 方式 |
接線 盒形式 |
保護 管直徑 |
隔爆標志 |
內芯結構 |
保護管特征 |
說 明 |
|
MJWB |
||||||||||
|
R |
熱電偶 |
|||||||||
|
Z |
||||||||||
|
M |
鎳鉻硅 - 鎳鉻 { N } |
|||||||||
|
N |
鎳鉻 - 鎳硅 { K } |
|||||||||
|
E |
鎳鉻 - 銅鎳 { E } |
|||||||||
|
F |
鐵 - 銅鎳 { J } |
|||||||||
|
C |
銅 - 銅鎳 { T } |
|||||||||
|
P |
鉑 { Pt100 } |
|||||||||
|
C |
銅 { Cu50 } |
|||||||||
|
Y |
現場液晶顯示 |
|||||||||
|
1 |
無固定裝置 |
|||||||||
|
2 |
固定螺紋 |
|||||||||
|
3 |
活動法蘭 |
|||||||||
|
4 |
固定法蘭 |
|||||||||
|
5 |
活絡管接頭式 |
|||||||||
|
6 |
固定螺紋錐形式 |
|||||||||
|
7 |
直形管接頭式 |
|||||||||
|
8 |
固定螺紋管接頭式 |
|||||||||
|
9 |
活動螺紋管接頭式 |
|||||||||
|
2 |
防噴式 |
|||||||||
|
3 |
防水式 |
|||||||||
|
4 |
防爆式 |
|||||||||
|
0 |
Ф16 |
|||||||||
|
1 |
Ф12 |
|||||||||
|
2 |
Ф16 高鋁質管 |
|||||||||
|
3 |
Ф20 高鋁質管 |
|||||||||
|
B |
隔爆 |
|||||||||
|
無 |
普通元件 |
|||||||||
|
K |
鎧裝元件 |
|||||||||
|
F |
防腐型 |
|||||||||
|
N |
耐磨型 |
|||||||||
|
MJWB |
Z |
P |
無 |
2 |
3 |
0 |
無 |
K |
無 |
典型型號選型 |
