產品名稱：防腐隔膜壓力表
產品型號：Y-MF/ML系列
產品特點：Y-MF/ML系列防腐隔膜壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。防腐隔膜壓力表隔離膜片有多種材料，以適應各種不同腐蝕性介質;法蘭采用304襯四氟乙烯,保證所有接觸介質部分都是四氟乙烯,以達到防腐的目的。
防腐隔膜壓力表的詳細資料：
Y-MF/ML防腐隔膜壓力表介紹
Y-MF/ML防腐隔膜壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。防腐隔膜壓力表隔離膜片有多種材料，以適應各種不同腐蝕性介質;法蘭采用304襯四氟乙烯,保證所有接觸介質部分都是四氟乙烯,以達到防腐的目的.
防腐隔膜壓力表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業。

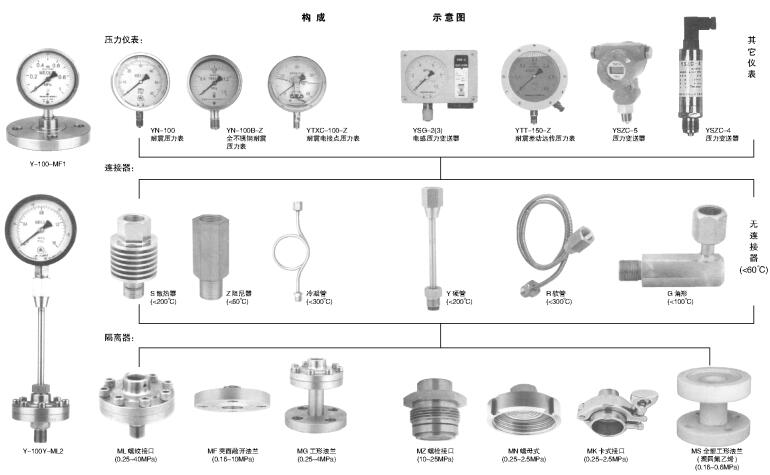

防腐隔膜壓力表構成示意圖:

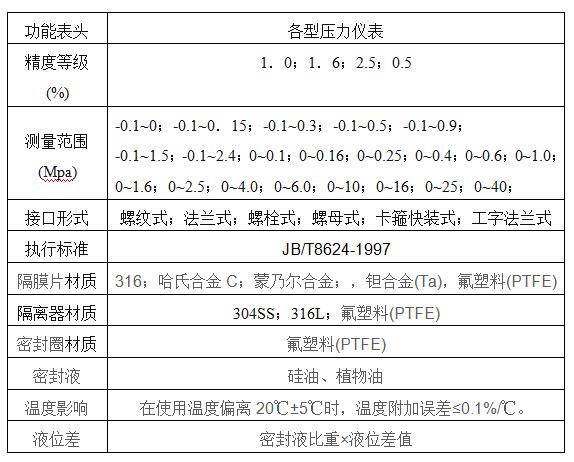

防腐隔膜壓力表技術參數：
隔離器接口型式及尺寸：

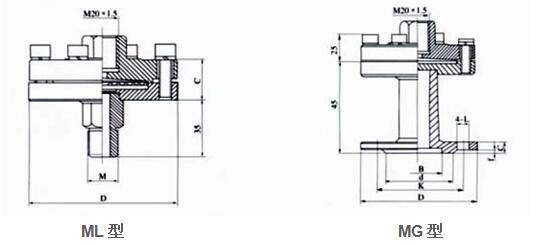

螺紋接口型：（ ML ）
|
測量上限 MPa |
螺紋連接 |
||
|
D |
C |
M |
|
|
0.1 ～ 0.4 |
118 |
25 |
20×1.5 (G3/8 in) (G1/2 in) (NPT1/2 in) |
|
0.6 ～ 16 |
87 |
25 |
|
|
25 ～ 40 |
92 |
27 |
|
工型法蘭型：（ MG ）
|
測量上限 MPa |
管子通徑 DN |
法蘭連接 |
螺孔 L |
|||||
|
D |
K |
d |
B |
c |
f |
|||
|
0.1 ～ 1.6 |
20 |
105 |
75 |
58 |
18 |
16 |
2 |
14 |
|
25 |
115 |
85 |
68 |
25 |
16 |
2 |
14 |
|
|
2.5 ～ 4 |
20 |
105 |
75 |
58 |
18 |
16 |
2 |
14 |
|
25 |
115 |
85 |
68 |
25 |
16 |
2 |
14 |
|

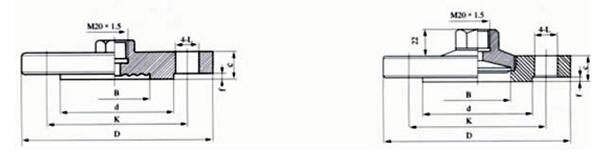

敞開式突面法蘭型：（ MF ）
|
測量上限 MPa |
管子通徑 DN |
法蘭連接 |
螺孔 L |
|||||
|
D |
K |
d |
B |
c |
f |
|||
|
0.16-1.6 |
32 |
140 |
100 |
78 |
31 |
16 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
16 |
3 |
18 |
|
|
50 |
165 |
125 |
102 |
49 |
18 |
3 |
18 |
|
|
2.5,4.0 |
32 |
140 |
100 |
78 |
31 |
18 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
18 |
3 |
18 |
|
|
50 |
165 |
125 |
102 |
49 |
20 |
3 |
18 |
|
|
6.3 |
32 |
155 |
110 |
78 |
31 |
24 |
2 |
22 |
|
40 |
170 |
125 |
88 |
37 |
24 |
3 |
22 |
|
|
50 |
180 |
135 |
102 |
47 |
26 |
3 |
22 |
|
|
10 |
32 |
155 |
110 |
78 |
31 |
24 |
2 |
22 |
|
40 |
170 |
125 |
88 |
37 |
26 |
3 |
22 |
|
|
50 |
195 |
145 |
102 |
45 |
28 |
3 |
26 |
|

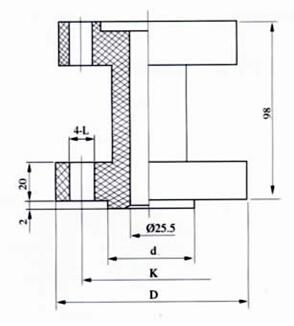

全塑工形法蘭：MS
材料：聚四氟乙烯
|
測量上限 MPa |
管子通徑 DN |
法蘭連接 |
|||
|
D |
K |
d |
L |
||
|
0.16 ～ 1.6 |
20 |
90 |
65 |
48 |
11 |
|
25 |
100 |
75 |
58 |
11 |
|
|
1.0 ～ 2.5 |
20 |
105 |
75 |
56 |
14 |
|
25 |
115 |
85 |
65 |
14 |
|

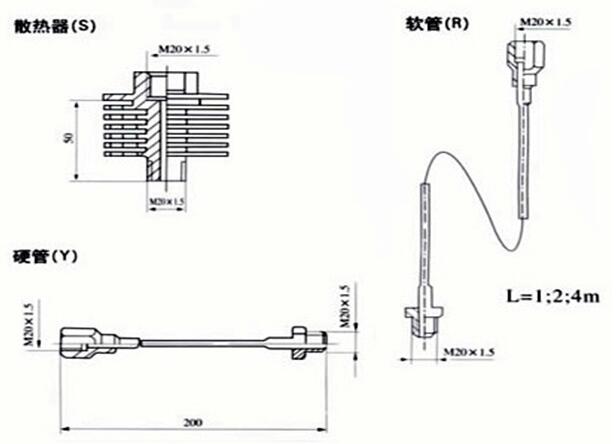

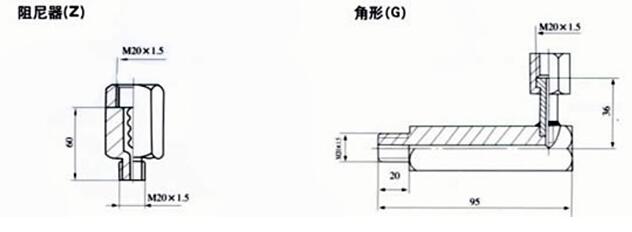

連接器型號及尺寸：

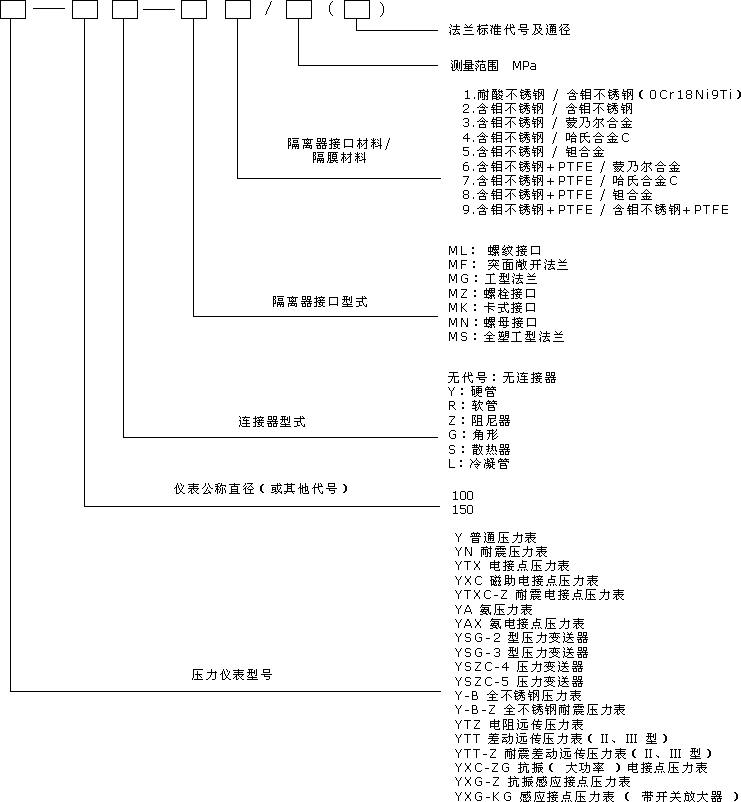

使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
不得拆卸或更換已配置的儀表，以免填充液外泄影響性能。訂貨請說明配置儀表名稱、型號、測量上限、精確度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料，以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表，請另行詳細說明。
公司也可按用戶要求定制進口設備配套隔膜壓力表。
