產品名稱：在線濁度儀
產品型號：WLB-NTU-2000
產品特點：濁度儀廣泛使用于自來水和污水的濁度測量，使用散射光原理，技術成熟。 在線濁度儀是根據國家對水質的具體要求和目前我國飲用水生產過程，以及我國水源情況而設計的。它們既重點保證了出廠水的測量精度要求，又兼顧了沉淀水和源水檢測的需要。采用四位數字顯示，讀數簡捷、準確，精度高，0-10NTU內保持二位有效小數，11-100NTU內保持一位有效小數。
在線濁度儀的詳細資料：
一、測量原理
濁度儀廣泛使用于自來水和污水的濁度測量，使用散射光原理，技術成熟。制造時執行標準：JJG880-2006
系列在線濁度儀，中、低濁度范圍內（小于20NTU為低濁度，20-400NTU為中濁度，大于400NTU為高濁度）采用90°散射光原理。光路原理如下圖：
Io——入射光 It——透射光 Is——散射光 D——溶液渾濁度
一束特定光譜的平行光通過溶液時，一部分被吸收和散射，一部分透過溶液。與入射光成90°方向的散射光的強度符合雷萊公式：
Is= KNV2 Io
入4
Io——入射光強度 Is——散射光強度 N——單位溶液微粒數
V——微粒體積 入——入射光波長 K——系數
在入射光恒定的條件下，在一定濁度范圍內，散射光強度和溶液的渾濁度成正比。上式可整理改寫為：
Is =K´N （K´表示常數）
Io
根據這一公式，我們可以通過測定水樣中微粒的散射光強度來測量水樣的渾濁度。這是本產品的基本測量原理。DZ系列濁度儀高濁度測量采用的是散射和透射結合型原理。
二、基本電路方框圖

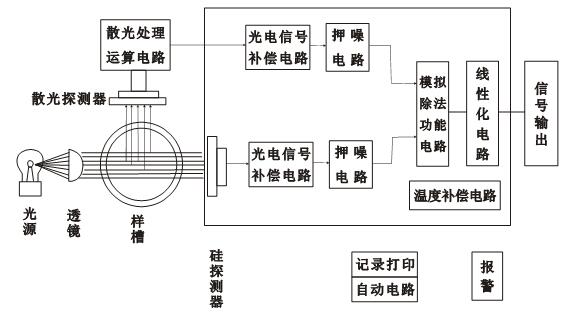

散射光結構儀器工作原理圖

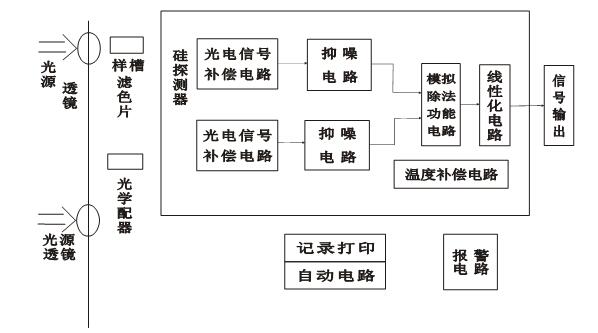

透射光結構儀器工作原理圖
光電傳感器由光源、透鏡、光電元件等組成，當光線通過被測液樣時，與入射光成90°方向的散射光作用于光電元件，產生了隨濁度變化的電信號，該信號與基準信號一起送入信號處理器。
信號處理器以集成電路為核心，構成性能穩定的電子線路，對信號進行放大、濾波、運算、補償?shù)忍幚?，使其在整個測量范圍內與被測液樣的濁度成線性關系。
穩壓電源由變壓器、整流器、濾波器、穩壓模塊等組成，將200伏至240伏范圍內變化的交流電變換成儀器所需要的直流工作電壓。
三、主要技術性能
在線濁度儀是根據國家對水質的具體要求和目前我國飲用水生產過程，以及我國水源情況而設計的。它們既重點保證了出廠水的測量精度要求，又兼顧了沉淀水和源水檢測的需要。采用四位數字顯示，讀數簡捷、準確，精度高，0-10NTU內保持二位有效小數，11-100NTU內保持一位有效小數。
本廠濁度儀量程可分1-10，0-20，0-100，0-400，0-2000NTU等
1、準確度 <FS（滿量程）±2%
2、重現性 <FS±1%
3、分辨率 0.01NTU/0.1NTU/1NTU
4、每小時漂移 <0.1NTU
5、取樣量 20ml連續
6、適應溫度 4—50℃
7、相對濕度 <70%RH
8、電源電壓 180~240V 50HZ
9、功耗 <3W
