產品名稱：不銹鋼壓力表
產品型號：Y-40/50/60/100/150/200/250B
產品特點：不銹鋼壓力表全部采用不銹鋼材料制造，主要零件采用OCr18Ni12Mo2Ti材料，不銹鋼壓力表適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，廣泛應用于石油、化工、冶金等工業。 耐震不銹鋼壓力表還可以適應劇烈振動環境，耐受脈動介質及沖擊載荷，具有更廣泛用途。
不銹鋼壓力表的詳細資料：
不銹鋼壓力表全部采用不銹鋼材料制造，主要零件采用OCr18Ni12Mo2Ti材料，不銹鋼壓力表適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，廣泛應用于石油、化工、冶金等工業。
耐震不銹鋼壓力表還可以適應劇烈振動環境，耐受脈動介質及沖擊載荷，具有更廣泛用途。

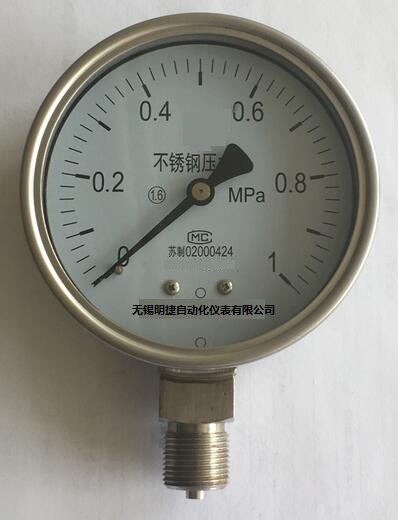

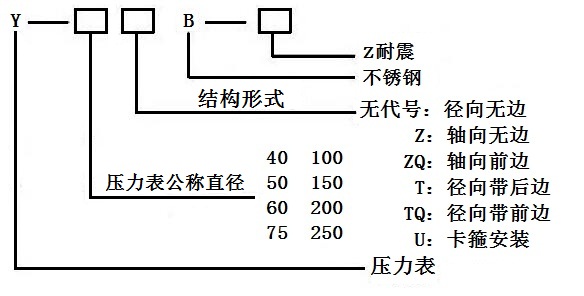

不銹鋼壓力表型號命名：
不銹鋼壓力表量程、精度等級技術參數：
|
型號 |
結構形式 |
精度等級% |
量程系列 MPa |
|
Y-40B Y-40ZB |
徑向無邊 軸向無邊 |
±2.5 |
-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；-0.1～0.5；-0.1～0.9； -0.1～1.5；-0.1～2.4；0～0.16； 0～0.25；0～0.4；0～0.6； 0～1.0；0～1.6；0～2.5； 0～4.0；0～6.0；0～10；0～16 ；0～25；0～40；0～60；0～100；0～160；0～250； (40、50表盤量程大到60Mpa) |
|
Y-50B Y-50TB Y-50TQB Y-50ZB Y-50ZQB Y-50UB |
徑向無邊 徑向帶后邊 徑向帶前邊 軸向無邊 軸向帶前邊 卡箍安裝 |
±2.5 |
|
|
Y-60B Y-60TB Y-60TQB Y-60UB |
徑向無邊 徑向帶前邊 卡箍安裝 |
||
|
Y-75B Y-75TB Y-75ZB Y-75ZQB Y-75UB |
徑向無邊 卡箍安裝 |
||
|
Y-100B Y-100TQB Y-100UB |
徑向無邊 徑向帶前邊 卡箍安裝 |
±1.6 |
|
|
Y-150B Y-150TQB Y-150UB |
徑向無邊 徑向帶前邊 卡箍安裝 |
||
|
Y-200B Y-250B |
徑向無邊 |
±1.6 |
|
|
注：軸向可按要求帶方形前邊 |
|||
不銹鋼壓力表執行標準：GB/T1226-2010;
不銹鋼壓力表使用工作溫度：-40℃~70℃；
不銹鋼耐震壓力表使用工作溫度：-25℃~70℃；
工作環境振動頻率不大于25Hz，振幅不大于1mm；
不銹鋼壓力表溫度影響；不大于0.4/10℃（使用溫度偏離20±5℃）；
接液部件及外殼材質：
|
零件名稱 |
材料名稱 |
|
接頭 |
0Cr18Ni19（304）；0Cr 17Ni12Mo2（316）；鈦合金；蒙乃爾 |
|
彈簧管 |
0Cr18Ni19（304）；0Cr 17Ni12Mo2（316）；鈦合金；蒙乃爾 |
|
外殼 |
1CR18NI9 |

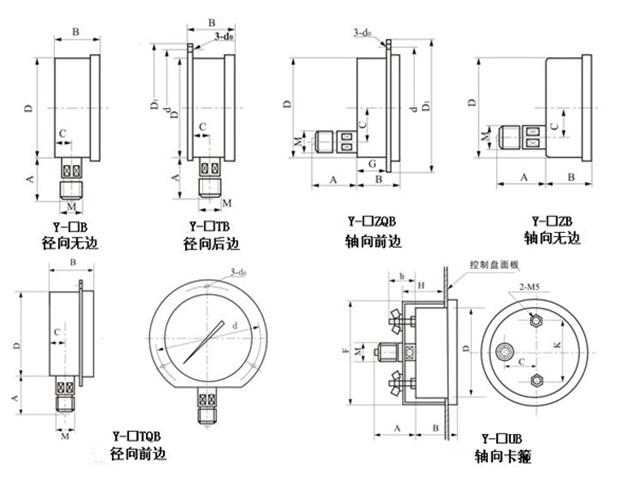

不銹鋼壓力表結構形式：
不銹鋼壓力表外形尺寸：
|
型 號 |
外 形 尺 寸 mm |
||||||||
|
A |
B |
C |
D |
d |
D1 |
d0 |
G |
M |
|
|
Y-40B |
19 |
25 |
8.5 |
/ |
/ |
/ |
/ |
M10X1 |
|
|
Y-40ZB |
19 |
25 |
8.5 |
/ |
/ |
/ |
/ |
||
|
Y-50B |
29 |
24 |
9 |
50 |
/ |
/ |
/ |
/ |
G1/4 |
|
Y-50TB |
29 |
24 |
9 |
60 |
68 |
3.4 |
/ |
||
|
Y-50TQB |
29 |
28 |
11 |
60 |
68 |
3.4 |
/ |
||
|
Y-50ZB |
29 |
24 |
0 |
/ |
/ |
/ |
/ |
||
|
Y-50ZQB |
29 |
24 |
0 |
60 |
68 |
3.4 |
16 |
||
|
Y-60B |
31 |
32 |
14 |
60 |
/ |
/ |
/ |
/ |
14X1.5 |
|
Y-60TQB |
31 |
32 |
14 |
75 |
85 |
3.4 |
/ |
||
|
Y-60TB |
31 |
32 |
15 |
75 |
85 |
3.4 |
/ |
||
|
Y-60ZB |
30 |
32 |
0 |
/ |
/ |
/ |
/ |
||
|
Y-60ZQB |
30 |
32 |
0 |
75 |
85 |
3.4 |
19 |
||
|
Y-75B |
24 |
30 |
12 |
75 |
/ |
/ |
/ |
/ |
G3/8 |
|
Y-75TB |
24 |
30 |
12 |
90 |
102 |
5.5 |
/ |
||
|
Y-75ZB |
24 |
30 |
10 |
/ |
/ |
/ |
/ |
||
|
Y-75ZQB |
24 |
30 |
10 |
90 |
102 |
5.5 |
15 |
||
|
Y-100B |
44 |
45 |
18 |
100 |
/ |
/ |
/ |
/ |
20X1.5 |
|
Y-100TQB |
44 |
45 |
18 |
118 |
118 |
5.5 |
/ |
||
|
Y-100TB |
44 |
46 |
19 |
118 |
118 |
5.5 |
/ |
||
|
Y-100ZB |
43 |
45 |
34 |
/ |
/ |
/ |
/ |
||
|
Y-100ZQB |
43 |
45 |
34 |
118 |
118 |
5.5 |
25 |
||
|
Y-150B |
50 |
47 |
19 |
149 |
/ |
/ |
/ |
/ |
20X1.5 |
|
Y-150TQB |
50 |
47 |
19 |
165 |
182 |
5.5 |
/ |
||
|
Y-150TB |
50 |
48 |
20 |
165 |
182 |
5.5 |
/ |
||
|
Y-150ZB |
51 |
47 |
55 |
/ |
/ |
/ |
/ |
||
|
Y-150ZQB |
51 |
47 |
55 |
165 |
182 |
5.5 |
25 |
||
|
A |
B |
C |
D |
K |
F |
H |
h |
M |
|
|
Y-50UB |
29 |
24 |
0 |
50 |
35 |
55 |
32 |
20 |
G1/4 |
|
Y-60UB |
30 |
32 |
0 |
60 |
46 |
67 |
36 |
20 |
14X1.5 |
|
Y-75UB |
24 |
30 |
10 |
75 |
62 |
82 |
35 |
25 |
G3/8 |
|
Y-100UB |
43 |
45 |
34 |
100 |
69 |
109 |
44 |
38 |
20X1.5 |
|
Y-150UB |
51 |
47 |
55 |
150 |
107 |
160 |
45 |
40 |
20X1.5 |
|
注：連接螺紋可按要求訂貨 |
|||||||||
注：
1、連接螺紋如不注明按表中確定，螺紋也可按照要求生產.；
2、接液材質：不銹鋼(SUS316、蒙乃爾合金、鈦合金，SUS316L)；如無說明則為SUS316；
3、外殼材質：不銹鋼304；
4．不銹鋼壓力表結構形式（安裝方式）有六種，可以滿足不同的安裝要求：
1）徑向無邊不銹鋼壓力表Y-40B/50B/60B/75B/100B/150B；
2）軸向無邊不銹鋼壓力表Y-40ZB/50ZB/60ZB/75ZB/100ZB/150ZB；
3）軸向前邊不銹鋼壓力表Y-40ZQB/50ZQB/60ZQB/75ZQB/100ZQB/150ZQB；
4）徑向后邊不銹鋼壓力表Y-40TB/50TB/60TB/75TB/100TB/150TB；
5）徑向前邊不銹鋼壓力表Y-40TQB/50TQB/60TQB/75TQB/100TQB/150TQB；
6）卡箍（卡子）不銹鋼壓力表Y-40UB/50UB/60UB/75UB/100UB/150UB；
使用與訂貨須知：
不銹鋼耐震壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境。
訂貨請說明名稱、型號及測量范圍
