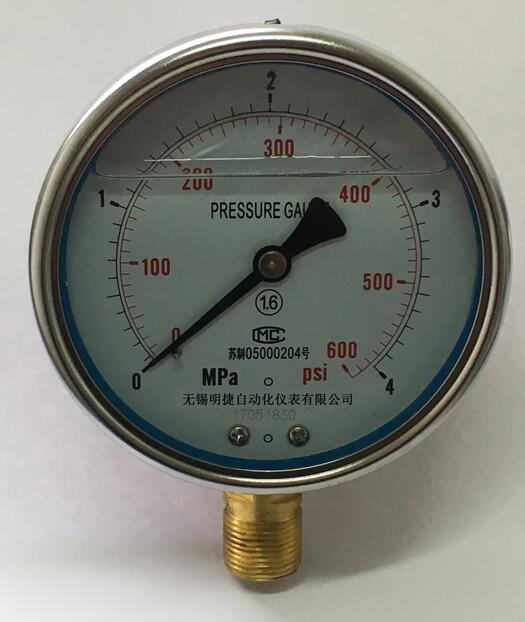

產品名稱：耐震壓力表
產品型號：YN-40/50/100/150
產品特點：耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，耐震型壓力表指示穩定清晰。廣泛應用于液壓機械、石油、化工、冶金、礦山機械、電力設備等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品..防護等級IP65。
耐震壓力表的詳細資料：
耐震壓力表YN-40/50/60/75/100/150
耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，耐震型壓力表指示穩定清晰。廣泛應用于液壓機械、石油、化工、冶金、礦山機械、電力設備等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品..防護等級IP65。

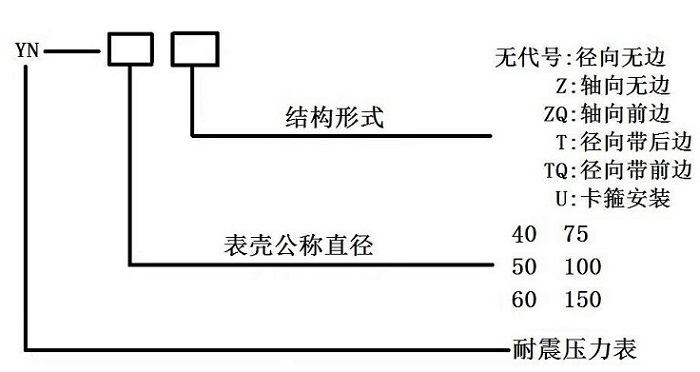

耐震壓力表型號命名：
使用工作溫度：-5℃~55℃；-25℃~55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
耐震壓力表執行標準：JB/T6804-2006
耐震壓力表技術參數：
|
型號 |
結構形式 |
精度等級% |
量程系列 MPa |
|
YN-40 YN-40Z |
徑向無邊 軸向無邊 |
±2.5 |
-0.1～0;-0.1～0.06;-0.1～0.15;
0～0.25;0～0.4;0～0.6;
0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；
0～25;0～40;0～60;0～100;
0～160; (40、50表盤量程大到60Mpa) |
|
YN-50 YN-50T YN-50TQ YN-50Z YN-50ZQ YN-50U |
徑向無邊 徑向帶后邊 徑向帶前邊 軸向無邊 軸向帶前邊 卡箍安裝 |
±2.5 |
|
|
YN-60 YN-60T YN-60TQ YN-60U |
徑向無邊 徑向帶前邊 卡箍安裝 |
||
|
YN-75 YN-75T YN-75Z YN-75ZQ YN-75U |
徑向無邊 卡箍安裝 |
||
|
YN-100 YN-100TQ YN-100U |
徑向無邊 徑向帶前邊 卡箍安裝 |
±1.6 |
|
|
YN-150 YN-150TQ YN-150U |
徑向無邊 徑向帶前邊 卡箍安裝 |
||
|
注：軸向可按要求帶方形前邊 |
|||

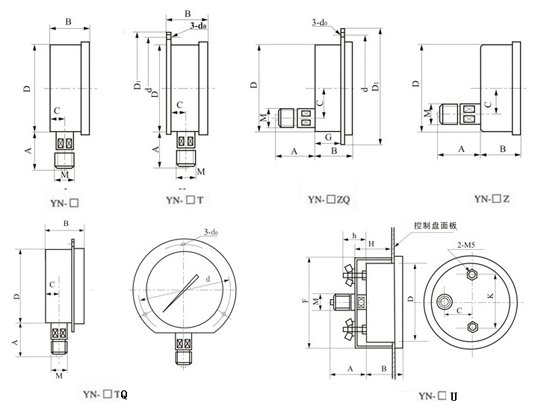

耐震壓力表外型安裝尺寸：
|
型號 |
外形尺寸 mm |
||||||||
|
A |
B |
C |
D |
d |
D1 |
d0 |
G |
M |
|
|
YN-40 |
19 |
25 |
8.5 |
41 |
/ |
/ |
/ |
/ |
M10 X1 |
|
YN-40Z |
19 |
25 |
0 |
41 |
/ |
/ |
/ |
/ |
|
|
YN-50 |
29 |
24 |
9 |
50 |
/ |
/ |
/ |
/ |
G1/4 |
|
YN-50T |
29 |
24 |
9 |
60 |
68 |
3.4 |
/ |
||
|
YN-50TQ |
29 |
28 |
11 |
60 |
68 |
3.4 |
/ |
||
|
YN-50Z |
29 |
24 |
0 |
/ |
/ |
/ |
/ |
||
|
YN-50ZQ |
29 |
24 |
0 |
60 |
68 |
3.4 |
16 |
||
|
YN-60 |
31 |
32 |
14 |
60 |
/ |
/ |
/ |
/ |
14X1.5 |
|
YN-60TQ |
31 |
32 |
14 |
75 |
85 |
3.4 |
/ |
||
|
YN-60T |
31 |
32 |
15 |
75 |
85 |
3.4 |
/ |
||
|
YN-60Z |
30 |
32 |
0 |
/ |
/ |
/ |
/ |
||
|
YN-60ZQ |
30 |
32 |
0 |
75 |
85 |
3.4 |
19 |
||
|
YN-75 |
24 |
30 |
12 |
75 |
/ |
/ |
/ |
/ |
G3/8 |
|
YN-75T |
24 |
30 |
12 |
90 |
102 |
5.5 |
/ |
||
|
YN-75Z |
24 |
30 |
10 |
/ |
/ |
/ |
/ |
||
|
YN-75ZQ |
24 |
30 |
10 |
90 |
102 |
5.5 |
15 |
||
|
YN-100 |
44 |
45 |
18 |
100 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YN-100TQ |
44 |
45 |
18 |
118 |
136 |
5.5 |
/ |
||
|
YN-100T |
44 |
46 |
19 |
118 |
136 |
5.5 |
/ |
||
|
YN-100Z |
43 |
45 |
34 |
/ |
/ |
/ |
/ |
||
|
YN-100ZQ |
43 |
45 |
34 |
118 |
136 |
5.5 |
25 |
||
|
YN-150 |
50 |
47 |
19 |
149 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YN-150TQ |
50 |
47 |
19 |
165 |
182 |
5.5 |
/ |
||
|
YN-150T |
50 |
48 |
20 |
165 |
182 |
5.5 |
/ |
||
|
YN-150Z |
51 |
47 |
55 |
/ |
/ |
/ |
/ |
||
|
YN-150ZQ |
51 |
47 |
55 |
165 |
182 |
5.5 |
25 |
||
|
|
A |
B |
C |
D |
K |
F |
H |
h |
M |
|
YN-50U |
29 |
24 |
0 |
50 |
35 |
55 |
32 |
20 |
G1/4 |
|
YN-60U |
30 |
32 |
0 |
60 |
46 |
67 |
36 |
20 |
14X1.5 |
|
YN-75U |
24 |
30 |
10 |
75 |
62 |
82 |
35 |
25 |
G3/8 |
|
YN-100U |
43 |
45 |
34 |
100 |
69 |
109 |
44 |
38 |
20X1.5 |
|
YN-150U |
51 |
47 |
55 |
150 |
107 |
160 |
45 |
40 |
20X1.5 |
|
注：連接螺紋可按要求訂貨 |
|||||||||
注：
1、連接螺紋如不注明按表中確定,螺紋也可按照要求生產.。
2、接液材質：銅(螺紋接口材質：Hpb59-1，彈簧管材質：錫磷青銅)；
3、外殼材質：電鍍鐵殼或不銹鋼304殼；
4．耐震壓力表結構原理及技術參數見http://www.tzylb.com/contents.asp?tid=188；
5．耐震壓力表結構形式（安裝方式）有六種，可以滿足不同的安裝要求：
1）徑向無邊耐震壓力表YN-40/50/60/75/100/150；
2）軸向無邊耐震壓力表YN-40Z/50Z/60Z/75Z/100Z/150Z；
3）軸向前邊耐震壓力表YN-40ZQ/50ZQ/60ZQ/75ZQ/100ZQ/150ZQ；
4）徑向后邊耐震壓力表YN-40T/50T/60T/75T/100T/150T；
5）徑向前邊耐震壓力表YN-40TQ/50TQ/60TQ/75TQ/100TQ/150TQ；
6）卡箍（卡子）耐震壓力表YN-40U/50U/60U/75U/100U/150U；
使用與訂貨須知：
使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍和連接螺紋。
測量介質溫度超過55℃時可加裝冷凝管，以降低介質溫度，減小溫度附加誤差，保證測量精度．
