產品名稱：磁敏電接點壓力表
產品型號：YXH-100 YXH-150
產品特點：磁敏電接點壓力表靈敏度極高，響應快速，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大了接觸電阻，使接點不能有效工作，YXH型儀表的觸點系真空封裝，故信號切換可靠，無飛弧現象，使用壽命長，其開關特性優良 。 磁敏電接點壓力表適用低電壓、小電流工作，尤適宜24V直流電壓的計算機用戶作控制信號切換用。
磁敏電接點壓力表的詳細資料：
磁敏電接點壓力表YXH-100/ YXH-150
抗振磁敏電接點壓力表YXH-100-Z YXH-150-Z
不銹鋼抗振磁敏電接點壓力表YXH-100B-Z /YXH-150B-Z
磁敏電接點壓力表具有抗環境振動，介質脈動和沖擊載荷特性。儀表指示清晰、穩定，電信號切換可靠。
磁敏電接點壓力表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限二位可調信號控制。
不銹鋼磁敏電接點壓力表接液材質為不銹鋼316SS，可用于測量有一定腐蝕性介質場合。同時具有上下限二位可調信號控制。
磁敏電接點壓力表靈敏度極高，響應快速，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，
增大了接觸電阻，使接點不能有效工作，YXH型儀表的觸點系真空封裝，故信號切換可靠，無飛弧現象，使用壽命長，其開關特性優良 。
磁敏電接點壓力表適用低電壓、小電流工作，尤適宜24V直流電壓的計算機用戶作控制信號切換用。
技術參數：
|
測量范圍 MPa |
0~0.1；0～0.16；0～0.25；0～0.4；0～0.6；0~1；0～2.5；0～4.0；0～6.0；0～10； 0～16；0～25；0～40；0～60；0~100；0~160；0-250；-0.1~0；-0.1～0.15；-0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； |
|
精確度 |
±1.6% |
|
使用工作溫度 |
-10℃～55℃ |
|
使用壓力上限 |
2/3 |
|
抗工作環境振動 |
V.H.4級 |
|
防護等級 |
IP64 |
|
大工作電壓 |
DC 24V |
|
大開關電流 |
0.1A |
|
大功率（無感負載） |
1W |
儀表執行標準：JB/T9273-1999;

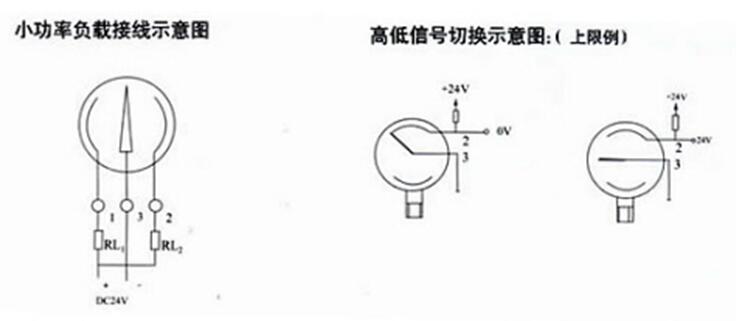

接線示意圖：

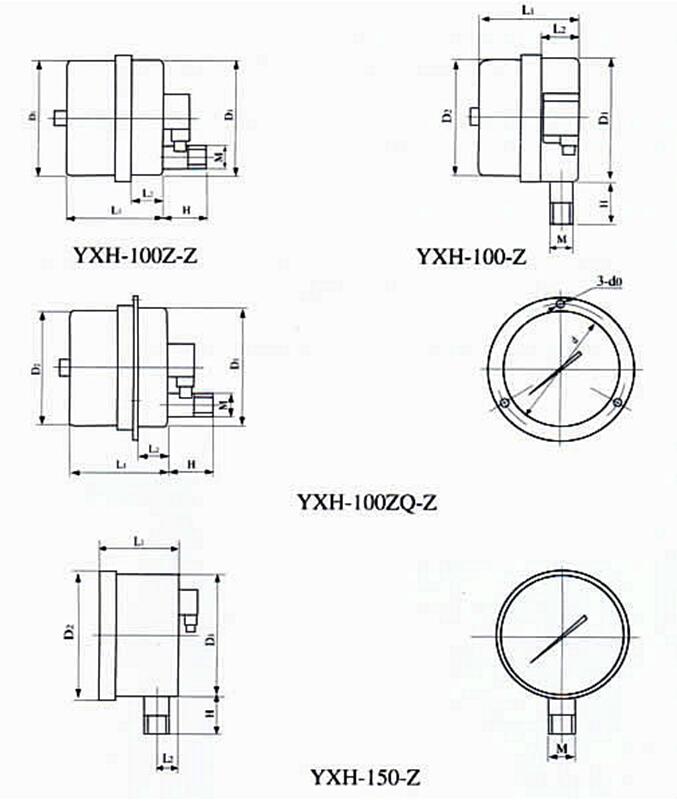

外形尺寸：
|
型號 |
外形尺寸 mm |
|||||||
|
D1 |
D2 |
L2 |
L1 |
H |
d |
d0 |
M |
|
|
YXH-100ZQ-Z |
100 |
98 |
23 |
78 |
38 |
118 |
5.5 |
20×1.5 |
|
YXH-100Z-Z |
100 |
98 |
28.5 |
78 |
38 |
/ |
/ |
20×1.5 |
|
YXH-100-Z |
100 |
98 |
28.5 |
78 |
38 |
/ |
/ |
20×1.5 |
|
YXH-150-Z |
150 |
161 |
35 |
90 |
42 |
/ |
/ |
20×1.5 |
使用與訂貨須知：
工作環境應無腐蝕性氣體。
按裝后請剪除儀表表殼頂部橡膠塞凸起部，令儀表內腔與大氣相通，以保證儀表精確度。
訂貨請說明名稱、型號、測量范圍。
腐蝕性環境或腐蝕性介質請另行說明。
