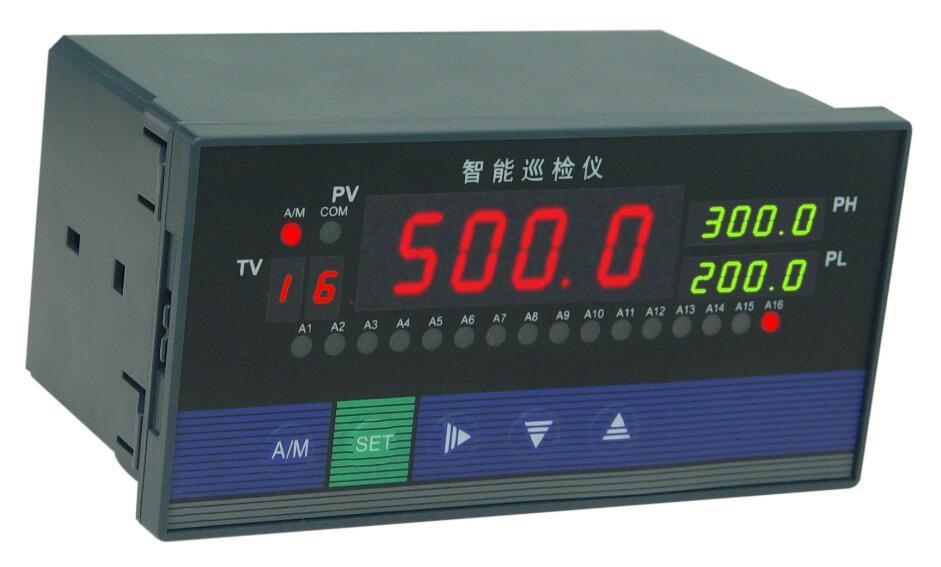

產品名稱：智能巡檢儀
產品型號：WLB-XJY-2000
產品特點：智能多路巡檢顯示控制儀采用先進的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量、檢測信號的顯示及控制，可巡回檢測多路測量信號，并能對各種非線性輸入信號進行高精度的線形矯正測量。各輸入端口均具備萬能輸入和單通道輸入功能，且各路可同時輸入不同類型的信號，只需要通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換,提高了儀表的通用性和可靠性。具有高亮度的LED顯示，并多屏顯示，使儀表整體更為直觀。整機采用卡入式結構，使安裝十分簡便。
智能巡檢儀的詳細資料：
一、概述
智能多路巡檢儀集我公司多年儀表設計制造經驗，融國際上新器件與控制算法，更高層次的體現了微處理器儀表的智能化、系列化與高可靠性等特點。
智能多路巡檢儀向用戶開啟了儀表內部參數（包括輸入類型、運算方式、輸出參數、通訊協議等）的設定界面。以一表多用的特點，讓使用者擁有充分的自主權，一改一貫以來依賴生產商的被動局面，讓您能方便地進行二次開發。
智能多路巡檢儀支持多機通訊，可選擇多種通訊接口方式（如RS-232C、RS-485、RS-422等），通訊波特率1200～9600bps儀表內部參數自由設定。可與各種帶串行輸入輸出的設備（如電腦、可編程控制器、 PLC等）進行通訊，配用組態王工控組態軟件，可方便的實現多臺儀表與上位機進行聯網管理，構成各種監控系統。
主要特點：
•萬能信號輸入
•全新概念的計算機數字自動調校
•獨特的全開放式用戶自設定界面
•測量值零點與量程范圍設定
•輸出方式設定
•各通道報警方式及量程分別設定
•設定參數斷電永久保留及參數密碼鎖定
•全數字化溫度自動冷端補償
•通道巡檢時可任意開啟或關閉不使用的通道
二、 輸入信號與適配傳感器
1、 配用標準信號變送器：
|
|
標準信號的變化范圍 |
輸 入 阻 抗 |
配 用 變 送 器 |
測 量 范 圍 |
|
輸 入 信 號
|
各種mV信號 0～10mA 4～20mA 0～5 V 1 ～5 V 30～350Ω |
≥10MΩ ≤500Ω ≤250Ω ≥250kΩ ≥250kΩ |
F霍爾變送器 與DDZ-Ⅱ型儀表配套 與DDZ-Ⅲ型儀表配套 與DDZ-Ⅱ型儀表配套 與DDZ-Ⅲ型儀表配套 與遠傳壓力電阻配套 |
根據用戶需要 自由設定。 范圍： -1999~9999字
|
2、 配用標準分度號溫度傳感器：
|
|
分度號 |
分辨率℃ |
配用傳感器 |
測量范圍 |
|
輸 入 信 號 |
B |
1 |
鉑30 -鉑6 銠 |
200~1800℃ |
|
S |
1 |
鉑10 -鉑 |
0~1600℃ |
|
|
K |
1 |
鎳鉻-鎳硅 |
0~1300℃ |
|
|
E |
1 |
鎳鉻-康銅 |
0~1000℃ |
|
|
J |
1 |
鐵-康銅 |
0~1200℃ |
|
|
T |
1 |
銅-康銅 |
-200~400℃ |
|
|
Pt100 |
0.1 |
鉑熱電阻R。=100Ω |
-199.9~320.0℃ |
|
|
Cu50 |
0.1 |
銅熱電阻R。=50Ω |
-50.~150.0℃ |
★特殊要求的請?jiān)诙ㄘ洉r(shí)說明。
三、 主要技術參數
輸入信號： 電阻——各種規格熱電阻（見規格篇），如Pt100、Cu100、Cu50等或遠傳壓力電阻
電偶——各種規格熱電偶（見規格篇），如B、S、K、E、J、T、WRe等
電壓——0~5V、1~5V或mV等
電流——0~10mA、4~20mA或0~20mA等
測量范圍-1999~9999字
測量精度0.2%FS±1字或0.5%FS±1字
分 辨 率±1字
溫度補償0~50℃
顯示方式•-999~9999測量值顯示
•-999~9999設定值顯示
•1~32通道號顯示
•當前通道上限，下限報警值顯示
•發光二極管工作狀態顯示
•高亮度LED數字顯示
控制方式:位式ON/OFF帶回差
輸出信號:模擬量輸出 •DC0 ~ 10 mA(負載電阻≤750Ω) •DC4~20mA(負載電阻≤500Ω)
•DC0 ~ 5V（輸出電阻≤250Ω） •DC1~5V （輸出電阻≤250Ω）
開關量輸出•繼電器控制輸出（AC220V/3A DC24/5A 阻性負載）
通 訊 輸 出 •接口方式——標準串行雙向通信接口：RS-485，RS-232C，RS-422等
•波特率——300~9600bps內部自由設定
報警方式可先擇繼電器上下限報警輸出，LED指示
可選擇繼電器上上限報警輸出，LED指示
可選擇繼電器下下限報警輸出，LED指示
報警精度±1字
聯機通訊•通訊接口為二線制、三線制或四線制（如RS-485，RS-232C，RS-422等），亦可由用戶特殊要求，
波特率1200~9600bps可由儀表內部參數自由設定。接口和主機采用光電隔離，提高系統的可靠性
及數據的安全性。通訊距離可達1公里。上位機可采集各種信號與數據。配用 組態王工控組態軟
件，可實現多臺儀表與一臺或多臺微機進行聯機通訊。系統采用主—從通訊方式，整個控制回路
只需一根二（三、四）芯電纜，即可實現與上位機通訊，上位微機可呼叫用戶設定的儀表設備號，
隨時調用各臺儀表的現場數據，能方便地構成各種能源管理和控制系統。
打印控制•直接配接各型串行打印機，通訊方式為RS-232
設定方式•面板輕觸式按鍵數字設定
•設定值斷電后永久保存
•參數設定值密碼鎖定
保護方式•輸入回路斷線報警（斷電器輸出，LED指示）
•超/欠量程報警指示（繼電器輸出，LED指示）
•工作異常自動復位（Watch Dog）
•欠壓自動復位
使用環境•環境溫度 0～50℃
•相對濕度 ≤85RH
•電源電壓 AC220V（50Hz） AC90～260V --- 開關電源 DC 24 V±2V --- 開關電源
•避免強腐蝕氣體
•≤5W（AC220V供電）
•≤3W（AC90～260V --- 開關電源供電）
功 耗•≤3W（DC24V --- 開關電源供電）
結 構•標準卡入式
重 量•420g（AC220V 供電）
•280g（開關電源供電）
