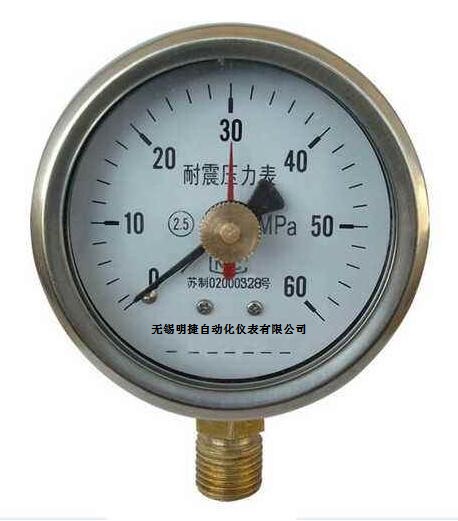

產品名稱：記憶型壓力表
產品型號：YJ-60/75/100/150
產品特點：記憶型壓力表是由原型號壓力表(普通壓力表,耐震壓力表,不銹鋼壓力表等)與一個記憶裝置配接組成。記憶型壓力表的壓力指針在隨著被測介質壓力增大而升高的同時也帶動記憶表針的上升，當隨著被測介質壓力減少壓力指針下降時，記憶表針仍停留在原位。記憶型壓力表的特點是可以在無人的情況下，如實記錄下測量現場所發生的高壓力值。記憶裝置適配于多種型號公稱直徑的壓力表。轉動儀表玻璃中間記憶裝置旋鈕，可隨時將記憶表針調至零位。
記憶型壓力表的詳細資料：
記憶型壓力表YJ-60/75/100/150系列
1.記憶型壓力表是由原型號壓力表(普通壓力表,耐震壓力表,不銹鋼壓力表等)與一個記憶裝置配接組成。
2.記憶型壓力表的壓力指針在隨著被測介質壓力增大而升高的同時也帶動記憶表針的上升，當隨著被測介質壓力減少壓力指針下降時，記憶 表針仍停 留在原位。
3.記憶型壓力表的特點是可以在無人的情況下，如實記錄下測量現場所發生的高壓力值。
4.記憶裝置適配于多種型號公稱直徑的壓力表
5.轉動儀表玻璃中間記憶裝置旋鈕，可隨時將記憶表針調至零位。
技術參數：
|
型號 |
結構形式 |
精確度% |
測量范圍 MPa |
|
Y-75/J Y-75T/J Y-75Z/J Y-75ZQ/J |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
±2.5 |
-0.1～0;-0.1～0.06;-0.1～0.15;
0～0.4;0～0.6;0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；0～25;
0～40;0～60;0～100 |
|
Y-100/J |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
±1.6 |
|
|
Y-150/J |
徑向無邊 |
||
|
YN-75/J YN-75T/J YN-75Z/J YN-75ZQ/J |
徑向無邊 |
±1.6
|
|
|
YN-100/J |
徑向無邊 |
||
|
YN-150/J |
徑向無邊 |
||
|
Y-75B/J Y-75TB/J Y-75ZB/J Y-75ZQB/J |
徑向無邊 |
±2.5 |
|
|
Y-100B/J |
徑向無邊 |
±1.6
|
|
|
Y-150B/J |
徑向無邊 |
||
|
Y-75B-Z/J Y-75TB-Z/J Y-75ZB=Z/J Y-75ZQB-Z |
徑向無邊 |
±2.5 |
|
|
Y-100B-Z/J |
徑向無邊 |
±1.6 |
|
|
Y-150B-Z/J |
徑向無邊 |

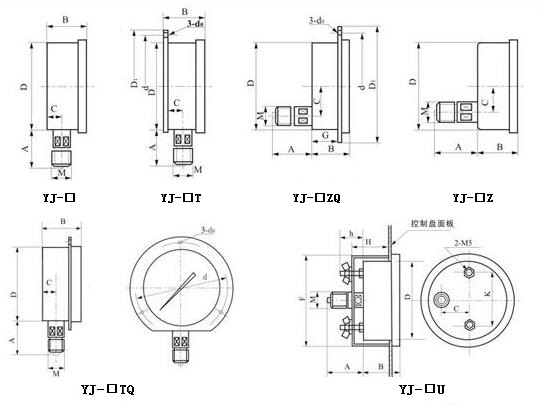

外形及安裝尺寸：
|
型號 |
外形尺寸 mm |
||||||
|
A |
B |
C |
D |
d |
d0 |
M |
|
|
Y-75/J |
24 |
30 |
12 |
75 |
/ |
/ |
G3/8 |
|
Y-75T/J |
24 |
30 |
12 |
90 |
5.5 |
||
|
Y-75Z/J |
24 |
30 |
0 |
/ |
/ |
||
|
Y-75ZQ/J |
24 |
30 |
0 |
90 |
5.5 |
||
|
Y-100/J |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
Y-100T/J |
44 |
46 |
19 |
118 |
5.5 |
||
|
Y-100Z/J |
43 |
45 |
34 |
/ |
/ |
||
|
Y-100ZQ/J |
43 |
45 |
44 |
118 |
5.5 |
||
|
Y-150/J |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
Y-150T/J |
50 |
48 |
20 |
165 |
5.5 |
||
|
Y-150Z/J |
51 |
47 |
55 |
/ |
/ |
||
|
Y-150ZQ/J |
51 |
47 |
55 |
165 |
5.5 |
||
|
注：連接螺紋可按要求訂貨 |
|||||||
使用與訂貨須知：
其使用條件同原選用壓力表。調定指針時請輕緩轉動設定旋鈕。
訂貨時請說明選用的壓力表型號，公稱直徑，測量范圍，精確度等級及定位代號-J。
