產品名稱：智能數字電接點壓力表
產品型號：WLSD-100
產品特點：智能數字電接點壓力表是采用單片機控制的在線測量?jī)x表，是一款集壓力測量，上下限報警，4~20mA輸出，485通訊，液晶顯示于一體的智能化壓力探測器；它具有現場直接顯示，使用方便，遠程監控的功能。前端采用高精度壓阻式壓力傳感器，輸出信號由高精度、低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LCD顯示器顯示出實際的壓力值。上下限報警值設定，自動控制泵、閥或報警器的動作，達到及時有效的控制生產。尤其在腐蝕、振動等場所使用，更顯其超凡性能。該產品經國家級計量部門、防爆部門檢定合格，已在自來水、水處理、石油、化工、電力、冶金領域得到廣泛應用。
智能數字電接點壓力表的詳細資料：

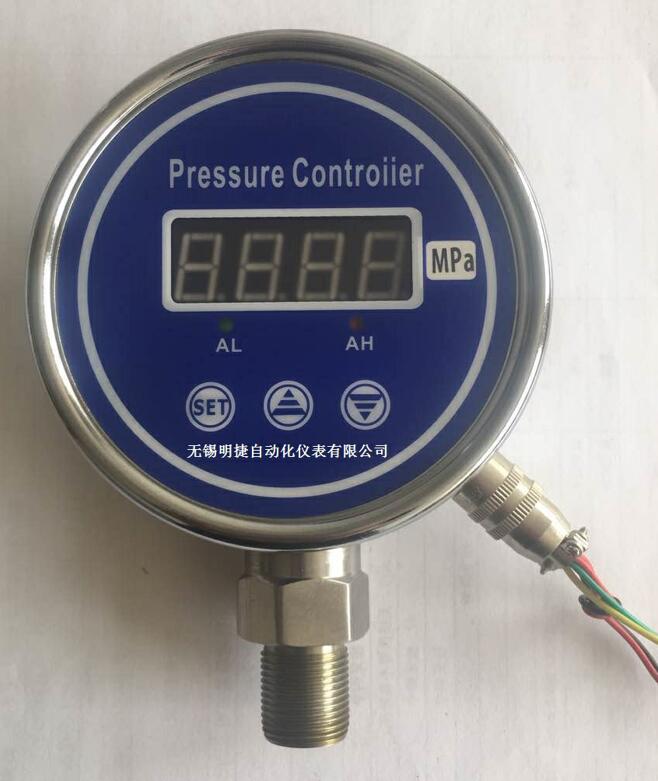

智能數字電接點壓力表
一、產品概況：
智能數字電接點壓力表是采用單片機控制的在線測量?jī)x表，是一款集壓力測量，上下限報警，4~20mA輸出，485通訊，液晶顯示于一體的智能化壓力探測器；它具有現場直接顯示，使用方便，遠程監控的功能。前端采用高精度壓阻式壓力傳感器，輸出信號由高精度、低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LCD顯示器顯示出實際的壓力值。上下限報警值設定，自動控制泵、閥或報警器的動作，達到及時有效的控制生產。尤其在腐蝕、振動等場所使用，更顯其超凡性能。該產品經國家級計量部門、防爆部門檢定合格，已在自來水、水處理、石油、化工、電力、冶金領域得到廣泛應用。
二、產品特點：
1. 大屏幕：大屏幕液晶顯示，讀數直觀清晰。
2. 高精度：先進的微處理器技術，進口測控芯片，性能穩定精度高，適應環境溫度寬。
3. 低功耗：超低功耗智能控制。
4. 多功能：壓力測量，上下限報警，4~20mA輸出，485通訊，液晶顯示，量程遷移等。
5. 耐振動：器件防振處理，緊固組裝，在振動場所正常使用。
三、技術參數：
1. 測量范圍：表壓：-100KPa ~60MPa
2. 精度等級： 0.2級
3. 顯示方式： 4位數字動態顯示
4. 電接點大負載：5A（AC250V）
5．過載壓力：標準量程的2倍
6．介質溫度： -20℃～70℃
7．使用溫度： -20℃～60℃
8．防爆級別： ExiaIIBT4
9．過程連接： M20×1.5（外螺紋）或根據用戶要求
四、系統連接圖：
五、測量使用說明
使用時先將儀表固定在管道或者壓力容器上，為保證測量精度，儀表也可以測量85℃以下的氣體或者液體，超過85℃應加散熱器，否則測量精確度無法保證。儀表接液部分為不銹鋼金屬材料和擴散硅感器，測量強酸，強堿的介質應選取用隔膜型數字電接點壓力表。

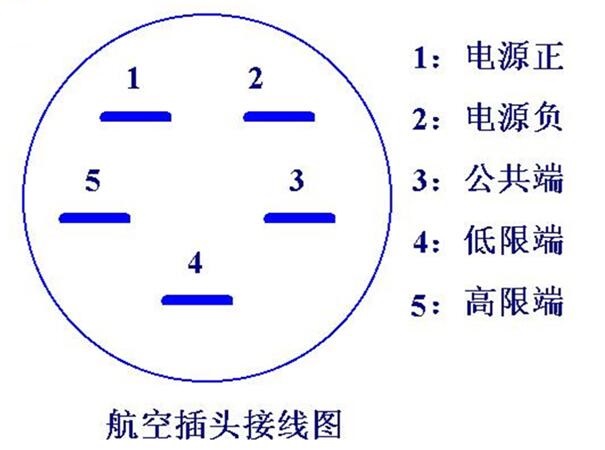

六、 接線方式

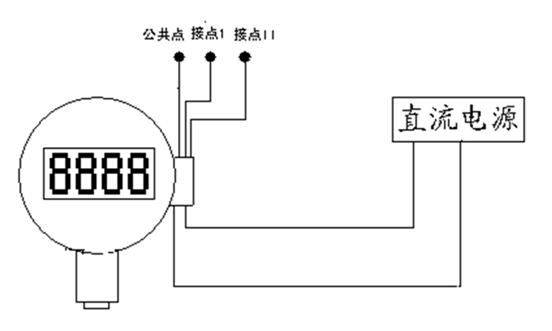

圖1：接線示意圖
接線說明：兩個接點使用一個公共點，到達高限設定數值的時候，高限接點與接點公共點導通，到達低限接點的時候，低限接點與接點公共點導通。
電源負端為懸浮的電線接頭，工程人員可將電源負與該電線接頭連接在一起，然后使用絕緣膠帶密封好。

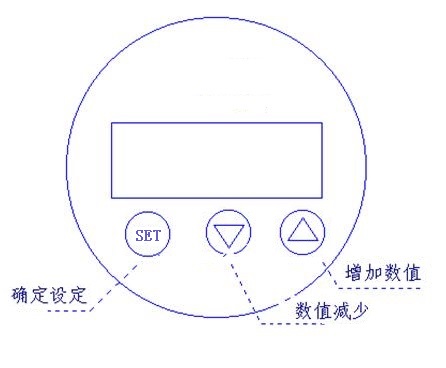

圖2：面板按鈕示意圖
七、接點閥值設定
本儀表有兩路電接點（一個常閉，一個常開），正確使用之前要對動作壓力數值進行設定，出廠默認的兩個動作壓力數值均為滿量程。儀表的正面面板下半部分可看到三個操作按鈕（見圖2），左邊的按鈕負責進入壓力數值設定模式，按下設定進入鍵(1秒鐘后松開，即可進入低限接點（該接點為常閉接點）L，壓力數值設置程序，此時液晶屏幕顯示的即為上次設定的數值，然后按△鍵增加數值，按▽鍵減少數值，到達你希望設定的壓力數值的時候，按下確認鍵1.5秒以上松開，此時存儲低限接點壓力數值。立即進入高限接點（該接點為常開接點）H壓力數值設定程序，方法同上一個電接點設置方法，然后按確認1.5秒鍵后徹底完成設定。
八、電接點使用方法
本儀表有兩路電接點（可定制開閉類型），當壓力超過設置的動作壓力數值時，相對應的電接點閉和，電接點能承受5A，250V交流電壓。

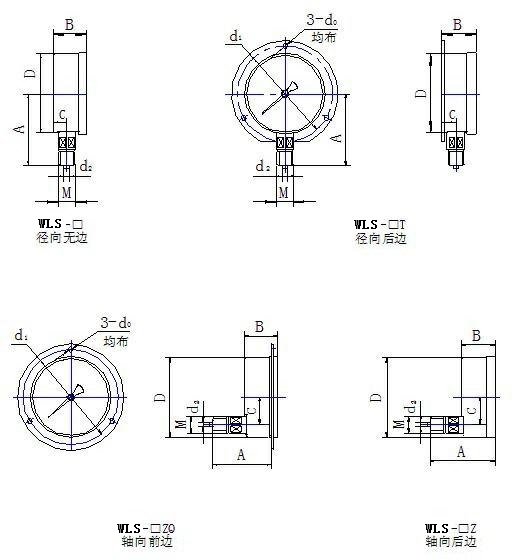

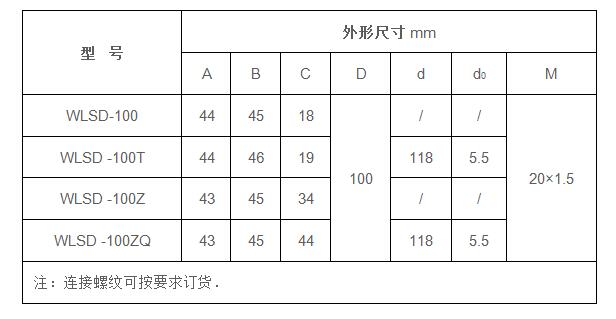

九、 外型尺寸
十、故障診斷：
本產品具有傳感器失效診斷和過量程保護的功能，當壓力傳感器沒有可靠的連接在電路上的時候，儀表能自動診斷到該狀態，并且在液晶顯示屏上給出“Err”字樣。此狀態一直維持，直到傳感器重新可靠的工作。
當測量的壓力范圍超過儀表測量范圍的10%的時候，此時為過量程狀態，為了儀表的安全建議及時解決這種情況。這種情況下液晶顯示屏仍會正常顯示壓力數值，但精度會有所降低。
防止儀表的損壞，請?jiān)谑褂么笥诮?jīng)常使用的大壓力值20%左右測量范圍的儀表。
