產品名稱：投入式液位變送器
產品型號：WLB-Y-20B
產品特點：液位變送器是二線制，4～20MADC輸出，24VDC直流供電，與介質接觸部分全部為不銹鋼，再直接安裝在測量管道上，使用極其方便，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥、環境控制等行業的過程控制和液位的測量。
投入式液位變送器的詳細資料：

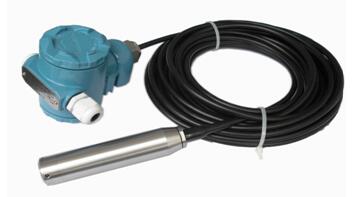

WLY-Y20B型投入式液位變送器
一、概述
WLY-Y20B型投入式液位變送器是二線制，4～20MADC輸出，24VDC直流供電，與介質接觸部分全部為不銹鋼，再直接安裝在測量管道上，使用極其方便，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥、環境控制等行業的過程控制和液位的測量。
二、工作原理
用靜壓測量原理 ：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po
式中：
P：變送器迎液面所受壓力
ρ：被測液體密度
g:當?shù)刂亓铀俣?
Po：液面上大氣壓
H：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引人到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po,使傳感器測得壓力為: ρ.g.H,顯然,通過測取壓力P,可以得到液位深度.
三、功能特點
◆穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。
◆ 具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時
送器會自動限流在35MA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
四、主要技術參數
|
測量范圍： |
0-0.5米～0-200米 |
|
大過載： |
不超過管長 |
|
測量形式： |
投入式 |
|
精度等級： |
0.5%F·S |
|
電源電壓： |
24VDC |
|
負載電阻： |
≤500Ω |
|
測量介質： |
各種無腐蝕性液體 |
|
長期穩定性： |
±0.2% F·S/年 |
|
環境相對濕度： |
0～95% |
|
補償溫度： |
0～70℃ |
|
工作溫度： |
-10～70℃ |
五、結構特點
|
外殼： |
1Cr18Ni9Ti |
|
主體結構材料： |
聚乙烯 |
|
傳感器形式： |
充油芯體擴散硅傳感器 |
|
自重： |
普通型2kg、帶數顯表頭型2.5kg |
六、調試方法（僅適用與顯示型）
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０.２極以上），即可調整，步驟如下：
在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４mＡ，
變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，
反復以上步驟兩三次，直到信號正常。
調節完畢，擰緊保護蓋。
七、注意事項
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
◆避免高壓電源碰到變送器的金屬外殼；
◆請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞；
◆傳感器屬于精密器件，用戶在使用時請不要自行拆卸，更不能觸碰膜片，以免造成產品的損壞；
◆請避免液位變送器電纜接線頭浸水，造成通氣線內進水，導致變送器進水損壞；
◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
◆包換一年。

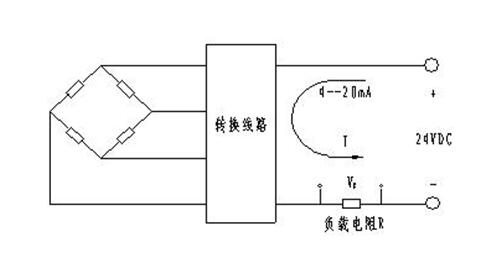

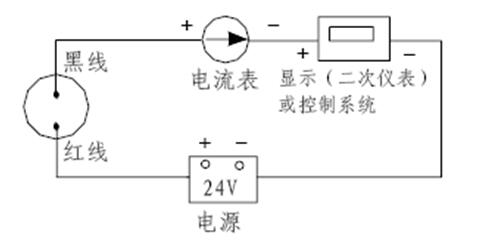

八、電器連接圖
