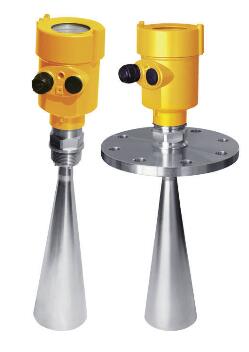

產品名稱：導波雷達物位計
產品型號：WLB-LD2000A

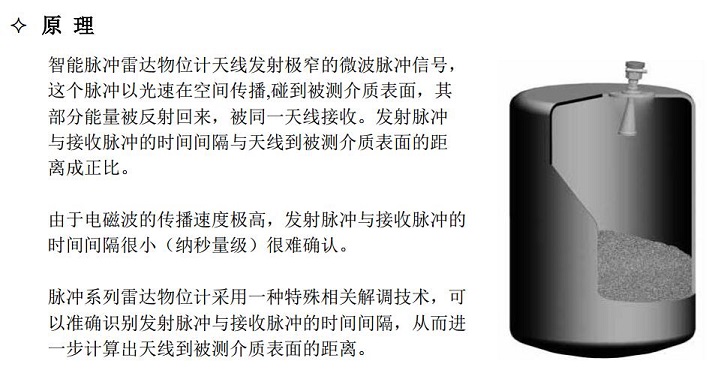

產品特點：導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。 儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接受，并將距離信號轉化為物位信號。
導波雷達物位計的詳細資料：
一、測量原理
特 點
由于采用了先進的微處理器和獨特 EchoDiscovery 回波處理技術，雷達物位計可以應用于各種復雜工況。“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果多種過程連接方式及天線型式，使得雷達物位計適用于各種復雜工況及應用場合。如：
高溫、高壓及小介電常數介質的測量等。采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
雷達物位計采用了高頻段的發射頻率，因而具有：
—波束角小，能量集中，具有強抗干擾能力，大大提高了測量精度和可靠性；
—天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；
—測量盲區小，對于小罐測量也會取得良好的效果；
—波長短，對顆粒物質的料位測量依有良好效果。
二、儀表概況
|
|
智能棒式 |
智能喇叭口 |
|
應 用： |
液體 適合強腐蝕性液體 |
液體、固體 耐溫、耐壓、輕微腐蝕的液體 |
|
大量程： |
15M |
45M |
|
測量精度： |
±0.1%量程 |
±0.1%量程 |
|
過程溫度： |
（-40～150）℃ |
（-40～250）℃ |
|
過程壓強： |
（-0.1～0.3）MPa |
常壓（-0.1～4 ) MPa（-0.1～40 ) MPa |
|
頻 率: |
10GHz |
10GHz |
|
信號輸出： |
( 4～20 ) mA / HART |
( 4～20 ) mA / HART |
|
電 源： |
兩線制（DC24V) |
兩線制（DC24V) |
|
現場顯示： |
可選 |
可選 |
|

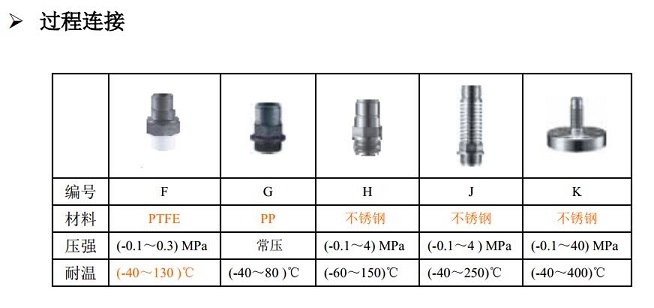

過程連接： |
法蘭 |
G1-1/2 螺紋連接或法蘭 |
|

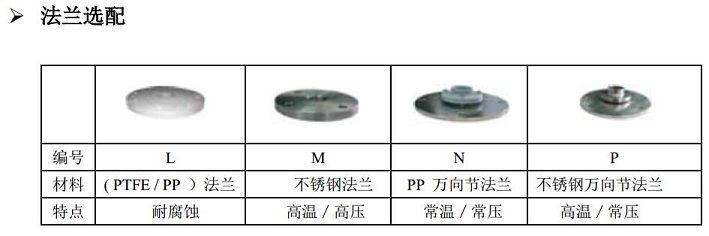

法蘭選配： |
DN50～DN200 |
DN100，DN150，DN200 |
|

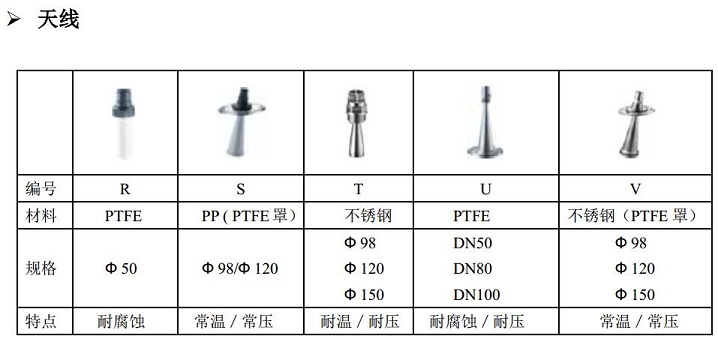

天 線： |
PTFE / PE |
SUS304 / 316L |
注：
1． 本安型儀表 A、B 可選
2． 帶吹掃型只可選用喇叭口天線；高溫型過程連接可選散熱裝置
3．根據現場壓力范圍選用
三、電氣連接
? 供電電壓
(4-20)mA / HART（兩線制） 電源供電和輸出電流信號共用一根兩芯線纜。具體供電電壓范圍參見技
術數據。對于本安型須在供電電源與儀表之間加一個安全柵。
標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮
空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地
點上，若是塑料罐則應接到鄰近的大地上。
? 連接電纜的安裝
一般介紹 供電電纜了使用兩芯電纜，電纜外徑應為（5 ～9） mm，以確保電纜入
口的密封。如果存在電磁干擾，建議使用屏蔽電纜。
(4-20)mA / HART（兩線制） 供電電纜可使用普通兩芯電纜。
電纜的屏蔽和接線 屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端
子，外殼上的外部接地端子必須接大地。
如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電
容（比如 lnF / 1500V）接地，以起到隔直和旁路高頻干擾信號的作用。
? 接線方式

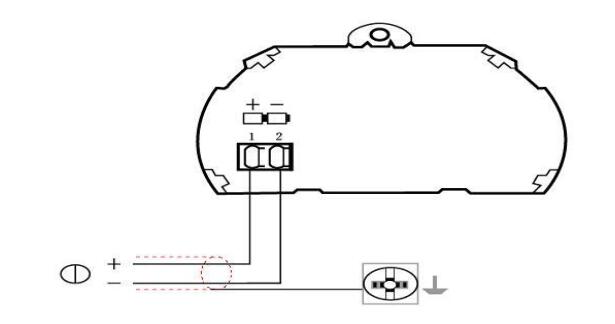

兩線制： 24VDC 供電， 4-20mA 輸出
防爆連接
本產品的防爆形式為本質安全型和本安+隔爆復合型。防爆標志： ExiaⅡCT6/Exd iaⅡC T6。脈沖型
雷達物位計采用鋁外殼，電子部件采用膠封結構，從而確保電路發生故障時產生的火花不會泄放出來。
產品適用于 ExiaⅡC T6/Exd]iaⅡC T6 防爆等級以下可燃性氣體介質的物位連續測量。

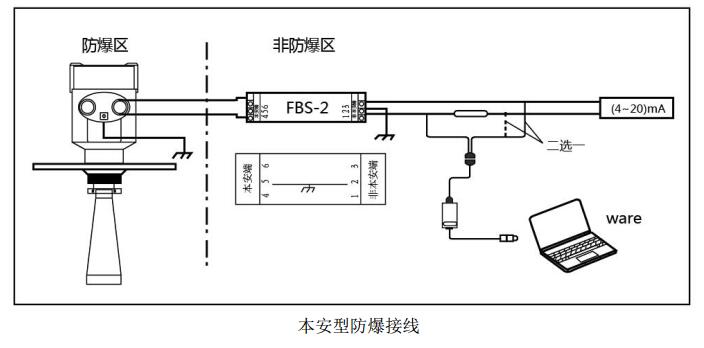

本安型儀表使用時須用安全柵供電， FBS-2 安全柵系本產品的關聯設備，防爆形式為本質安全型。防爆
標志： [Exia]ⅡC，供電電壓 24V DC 5 % ，短路電流為 135mA，工作電流（4～20〕 mA。
所有電纜均要采用屏蔽電纜，從儀表到安全柵的大長度為 500m 。分布電容≤0.1μ F/Km，分布電感
≤1mH/Km。儀表安裝時必須接大地,不得使用其它未經防爆檢驗的關聯設備。
