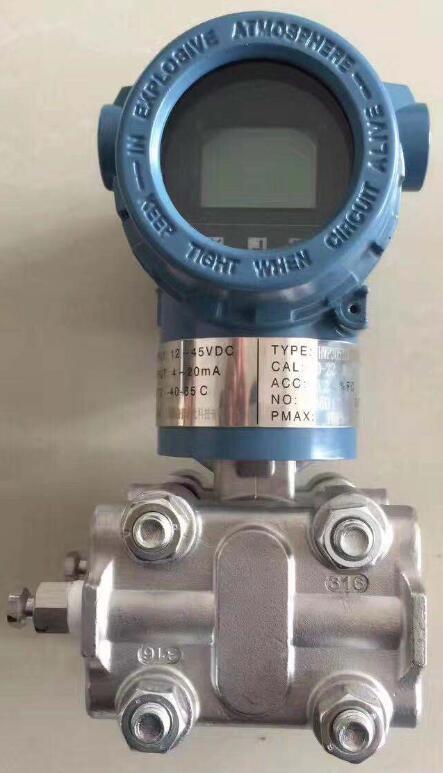

產品名稱：差壓變送器
產品型號：MJYB
產品特點：差壓變送器用于在壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出。MJYB-3351智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
差壓變送器的詳細資料：
差壓變送器用于在壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成 4 ～ 20mA DC 信號輸出。 MJYB-3351 智能型可與 HART 手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
|
1. 性能規格 （零基準校驗范圍，參考條件下，硅油充液， 316 L 不銹鋼隔離膜片。） 1.1. 參考精度 1.1.1. 數字、智能： ±0.1% 校驗量程 1.1.2. 模擬、線性： ±0.2% 校驗量程 1.2. 穩定性 1.2.1. 數字、智能： 6 個月， ±0.1%URL 1.2.2. 模擬、線性： 6 個月， ±0.2%URL 1.3. 環境溫度影響 1.3.1. 數字、智能： 零點誤差：± 0.2%URL/56℃ 總體誤差：±（ 0.2%URL+0.18% 校驗量程） /56℃ 1.3.2. 模擬、線性 零點誤差：± 0.5%URL/56℃ 總體誤差：±（ 0.5%URL+0.5% 校驗量程） /56℃ 1.4. 靜壓影響 1.4.1. 零點 在 31027kPa 靜壓下 , 為 ±0.2%URL 。零點誤差可在線通過調零修正。 1.4.2. 量程 可修正至± 0.25% 輸出讀數 /6895kPa 1.5. 振動影響 在任意軸向上， 200Hz 下振動影響為 ±0.05%URL/g 1.6. 電源影響 小于± 0.005% 輸出量程 / 伏特。 |
1.7. 負載影響： 沒有負載影響，除非電源電壓有變化。 1.8. 電磁干擾 / 射頻干擾（ EMI/RFI 影響） 由 20 至 1000MHz ，場強達至 30V/M 時，輸出漂移小于 ±0.1% 量程。 1.9. 安裝位置影響 零點漂移至多為± 0.25kPa 。所有的零點漂移都可修正掉；對量程無影響。 2. 功能規格 2.1. 測量范圍：差壓： 0-1.3 ～ 6890KPa 靜壓： 25 、 32MPa 2.2. 零點與量程 2.2.1. 數字、智能：可用本機量程和零點按鈕調整，或用 HART 手操器調整。 2.2.2. 模擬、線性：量程和零點連續可調。 2.3. 零點正、負遷移 零點負遷移時，量程下限必須大于或等于 -URL ；零點正遷移時，量程上限必須小于或等于 +URL 。校驗量程大于或等于小量程。 2.4. 輸出 數字、智能： 4 ～ 20mA DC ，用戶可選擇線性或平方根輸出 , 數字過程變量疊加在 4 ～ 20mA DC 信號上，可供采用 HART 協議的上位機使用。 模擬、線性： 4 ～ 20mA DC, 與過程壓力成線性。 2.5. 阻尼時間常數 數字、智能：時間常數可調，以 0.1 秒遞增，由小至 16.0 秒。 模擬、線性：時間常數可調，由小至 1.67 秒。 |
◆ 選型方式
|
MJYB-3351 |
差壓變送器 |
|||||||
|
代碼 |
量程范圍 KPa |
|||||||
|
3 |
0-1.3 ～ 7.5 |
|||||||
|
4 |
0-6.2 ～ 37.4 |
|||||||
|
5 |
0-31.1 ～ 186.8 |
|||||||
|
6 |
0-117 ～ 690 |
|||||||
|
7 |
0-345 ～ 2068 |
|||||||
|
代碼 |
輸出 |
|||||||
|
E |
4-20mADC |
|||||||
|
S |
智能式 +HART |
|||||||
|
代號 |
結構材料 |
|||||||
|
法蘭和接頭 |
排氣 / 排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
22 |
316 不銹鋼 |
316 不銹鋼 |
316 不銹鋼 |
硅油 |
||||
|
23 |
316 不銹鋼 |
316 不銹鋼 |
哈氏合金 C |
|||||
|
24 |
316 不銹鋼 |
316 不銹鋼 |
蒙乃爾 |
|||||
|
25 |
316 不銹鋼 |
316 不銹鋼 |
鉭 |
|||||
|
33 |
哈氏合金 C |
哈氏合金 C |
哈氏合金 C |
|||||
|
35 |
哈氏合金 C |
哈氏合金 C |
鉭 |
|||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|||||
|
代號 |
大工作壓力 MPa |
|||||||
|
E- |
4 |
|||||||
|
F- |
25 |
|||||||
|
代碼 |
選項 |
|||||||
|
M1 |
不帶顯示 |
|||||||
|
M2 |
0-100% 線性指示表 |
|||||||
|
M3 |
LCD 顯示表 |
|||||||
|
B1 |
管裝彎支架 |
|||||||
|
B2 |
板裝彎支架 |
|||||||
|
B3 |
管裝平支架 |
|||||||
|
D1 |
側面泄放閥在壓力室左部 |
|||||||
|
D2 |
側面泄放閥在壓力室右部 |
|||||||
|
不注 |
1/2NPT 錐管螺紋接頭 |
|||||||
|
C2 |
丁字形螺紋接頭 M20×1.5 ，帶后部焊接 Ф14 引壓管的球錐連接頭 |
|||||||
|
d |
隔爆型 d Ⅱ BT4 |
|||||||
|
i |
本安型 ia Ⅱ CT6 |
|||||||
|
J |
流量變送器 4-20mA 開方輸出 |
|||||||
|
s |
不銹鋼三閥組 |
|||||||
