產品名稱：數顯溫度變送器，溫度變送器，一體化溫度變送器，智能溫度變送器，一體化數顯溫度變送器，防爆數顯溫度變送器，防爆溫度變送器，一體化防爆溫度變送器
產品型號：MJWB

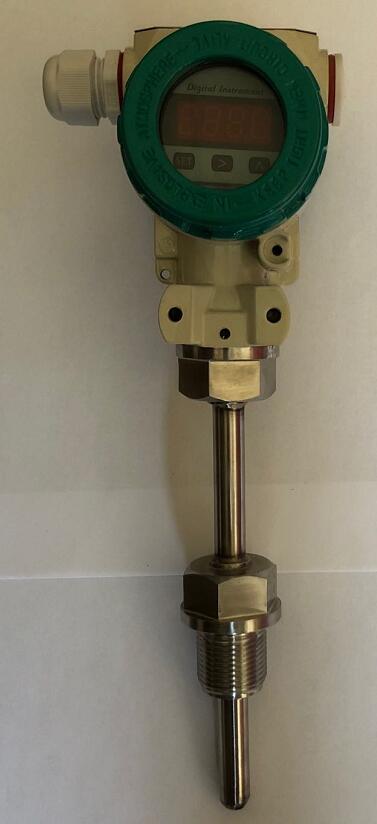

產品特點： 熱電偶、熱電阻表殼內安裝溫度變送單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號. 該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
數顯溫度變送器，溫度變送器，一體化溫度變送器，智能溫度變送器，一體化數顯溫度變送器，防爆數顯溫度變送器，防爆溫度變送器，一體化防爆溫度變送器的詳細資料：
一 、概述
熱電偶、熱電阻溫度變送器儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號.
該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
二、主要特點：
•采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
•現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
•熱電偶變送器具有冷端溫度自動補償功能；
•精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
•適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
•智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
•智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
三、工作原理：
熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
四、技術參數:
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、
Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）
-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9、 環境影響系數：δ≤0.05%/℃。
五、測溫范圍
|
類 別 |
材 質 |
分 度 號 |
測 量 范 圍 |
|
熱 電 偶 |
鎳鉻 - 康銅 |
E |
0-1000 ℃范圍內任選 |
|
鎳鉻 - 鎳硅 |
K |
0-1300 ℃范圍內任選 |
|
|
鉑銠 10- 鉑 |
S |
0-1600 ℃范圍內任選 |
|
|
鉑銠 30- 鉑銠 6 |
B |
0-1800 ℃范圍內任選 |
|
|
銅 - 康銅 |
T |
0-400 ℃范圍內任選 |
|
|
鐵 - 康銅 |
J |
0-1200 ℃范圍內任選 |
|
|
熱 電 阻 |
銅熱電阻 |
Cu50 |
-50-+150 ℃范圍內任選 |
|
銅熱電阻 |
Cu100 |
-50-+15 ℃范圍內任選 |
|
|
鉑熱電阻 |
Pt100 |
-200-+600 ℃范圍內任選 |
六、型號代碼及說明：(帶變送傳感器選型請參見帶溫度變送器（隔爆）熱電偶/阻 )
|
型 號 說 明 |
||||||
|
MJWB |
溫度變送器 |
|||||
|
類別 |
R |
熱電偶 |
||||
|
Z |
熱電阻 |
|||||
|
傳感器 |
1 |
適配 K 型熱電偶 / 熱電阻適配 Pt100 |
||||
|
2 |
適配 E 型熱電偶 / 熱電阻適配 Cu100 |
|||||
|
3 |
適配 J 型熱電偶 / 熱電阻適配 Cu50 |
|||||
|
4 |
適配 B 型熱電偶 |
|||||
|
5 |
適配 S 型熱電偶 |
|||||
|
6 |
適配 T 型熱電偶 |
|||||
|
7 |
適配 N 型熱電偶 |
|||||
|
8 |
用戶自定 |
|||||
|
電路類別 |
0 |
隔離型 |
||||
|
1 |
非隔離型 |
|||||
|
安裝方式 |
0 |
常規型 |
||||
|
1 |
專用型 |
|||||
|
2 |
掛壁型 |
|||||
|
3 |
導軌型 |
|||||
|
溫度變送器 |
0 |
常規型 |
||||
|
1 |
智能型 |
|||||
|
2 |
數顯型 |
|||||
|
3 |
指針型 |
|||||
|
4 |
智能數顯型 |
|||||
|
5 |
智能指針型 |
|||||
|
6 |
帶 HART 協議型 |
|||||
七、接線及調整
變送器的接線原理如圖所示。端子4接24V電源正端、端子3為4～20mA電流輸出端，該端經負載電阻R1后回到24V電源負端。
•用于爆炸危險場所時，請注意防爆標志與防護等級；
•一體化溫度變送器安裝的環境必須是在-20-+70℃內，當周圍環境溫度太高時，信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。
•加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。
•信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。
•溫度變送器使用六個月后需進行校驗。
八、訂貨須知
特殊規格訂貨中經雙方協商決定。
可根據用戶需要配有相應材質的保護管。如剛玉管或高鋁質保護管。
如果有其他特殊要求請?jiān)谟嗀洉r(shí)注明。
•使用環境溫度：-20-70℃；
•功耗：≤0.5W
•防爆標志：d‖BT4
•防護等級：IP65
