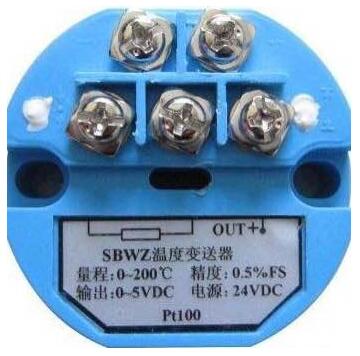

產品名稱：溫度變送器
產品型號：SBW
產品特點：熱電偶/熱電阻溫度變送器 是DDZ一Ⅲ／S型系列儀表中的 現場安裝式溫度變送器單元。 它采用二線制傳送方式(兩根導線作為電源輸入,信號輸出的公用傳輸線).將熱電偶,熱電阻信號變換與輸入信號或與溫度信號成線性的4～20mADC輸出信號. 變送器可以安裝于熱電偶,熱電阻的接線盒內與之形成一體化結構.它作為新一代測溫儀表可廣泛應用于冶金,石油,化工,電力,輕工,紡織,食品,國防以及科研等工業部門.
溫度變送器的詳細資料：
熱電偶/熱電阻溫度變送器 是DDZ一Ⅲ／S型系列儀表中的 現場安裝式溫度變送器單元。 它采用二線制傳送方式(兩根導線作為電源輸入,信號輸出的公用傳輸線).將熱電偶,熱電阻信號變換與輸入信號或與溫度信號成線性的4～20mADC輸出信號.
變送器可以安裝于熱電偶,熱電阻的接線盒內與之形成一體化結構.它作為新一代測溫儀表可廣泛應用于冶金,石油,化工,電力,輕工,紡織,食品,國防以及科研等工業部門.
功能與特征:
◇將熱電偶或熱電阻信號轉換為與所測量溫度成線性關系的標準信號.
◇本安防爆型儀表.其標志為ⅡCT6
◇可以節市價格昂貴的補償導線,和提高了信號長距離傳送過程中抗干擾能力.
◇有理想的線性化校正和冷端補償功能.
◇采用高性能固定模塊,結構緊湊,體積小,重量輕.
◇儀表系列化,有架裝和短架裝二種結構形式.
主要技術指標
◇輸入:標準熱電偶 熱電阻
◇輸出:4～20mADC 輸出阻抗:250Ω 允許負載變化范圍≤100Ω
◇冷端補償誤差:≤1℃(熱電偶)
◇溫度漂移:≤0.1×基本誤差1℃
◇傳送方式:二線制
◇絕緣強度:電源/輸入/輸出端子間1500VAC/1分鐘
◇工作條件:環境溫度:0～50℃ 相對濕度≤90%(RH)
◇電源電壓:24VDC(可訂制220VAC)
◇功耗:＜0.75W
◇防爆等級:(ib)ⅡCT6
◇重量:＜50g
型號規格
1 2 3 4 5 6 7 8 9
S B W □ - □ □ □ □ □
|
位號 |
位符 |
說明 |
|
1 |
S |
S型系列 |
|
2 |
B |
變送單元 |
|
3 |
W |
溫度 |
|
4 |
Z |
電阻 |
|
R |
電偶 |
|
|
5 |
1 |
四線制溫度變送器 |
|
2 |
兩線制溫度變送器 |
|
|
3 |
四線制毫伏變送器 |
|
|
4 |
兩線制毫伏變送器 |
|
|
5 |
四線制溫差變送器 |
|
|
6 |
兩線制溫差變送器 |
|
|
6 |
1 |
熱電偶型E 熱電阻型CU50 |
|
2 |
熱電偶型K 熱電阻型CU100 |
|
|
3 |
熱電偶型S 熱電阻型PT10 |
|
|
4 |
熱電偶型B 熱電阻型PT100 |
|
|
5 |
熱電偶型R |
|
|
6 |
熱電偶型J |
|
|
7 |
熱電偶型T |
|
|
8 |
熱電偶型N |
|
|
9 |
熱電偶型W |
|
|
7 |
1 |
表示架裝隔離型 |
|
4 |
表示現場安裝非隔離型 |
|
|
6 |
表示一體化現場安裝非隔離型 |
|
|
8 |
0 |
現場兩線制 電源電壓18-30VDC |
|
1 |
架裝 電源電壓24VDC |
|
|
4 |
電源電壓220VAC |
|
|
6 |
現場兩線制 電源電壓18-30VDC |
|
|
9 |
|
普通場合使用 可市略不寫 |
|
(ib) |
本安防爆 |
●注:一體化溫度變送器無法提供四線制及220VAC供電.
